J’ai ressorti une bonne vielle Z77, LGA1155 en me disant y sans doute encore moyen d’en faire quelque chose d’interessant comme un truenas, elle a deja survécu à bien plus d’overclock qu’elle n’aurait du en subir, elle a jamais bronché…
Je la demarre, bios F18, on va commencer par la passer en F22 et la c’est le drame.
Ça démarre, ça flashe, ça reboot… et là, plus rien. Plus d’affichage. Pas de bip. Le ventirad tourne, les LED s’allument, et la machine redémarre toute seule comme si de rien n’était. En boucle. Indéfiniment.
Bienvenue dans le débogage BIOS old-school.
Ce qu’on a sous le capot : le DualBIOS Gigabyte
La Z77-D3H est équipée du DualBIOS Gigabyte — deux chips SOIC-8 physiquement distincts, sérigraphiés B_BIOS (backup) et M_BIOS (principal). Le principe est simple : si le M_BIOS est corrompu, le B_BIOS détecte la corruption au démarrage et réécrit le principal depuis sa copie saine.
En théorie, c’est parfait. En pratique, c’est pas fou, ou alors j’ai le mauvais oeil.
Méthode 1 et 2 : tentatives civilisées pour gentlemen
Avant de sortir le tournevis à fil, on tente les méthodes logicielles :
- Power + Reset maintenu 10 secondes : censé forcer le basculement sur B_BIOS. Rien.
- Cycles PSU : couper l’alim, maintenir power, rallumer, répéter. Rien non plus.
La carte reboot en boucle sans jamais afficher quoi que ce soit. Le B_BIOS ne se manifeste pas spontanément. Il faut aller le réveiller manuellement.

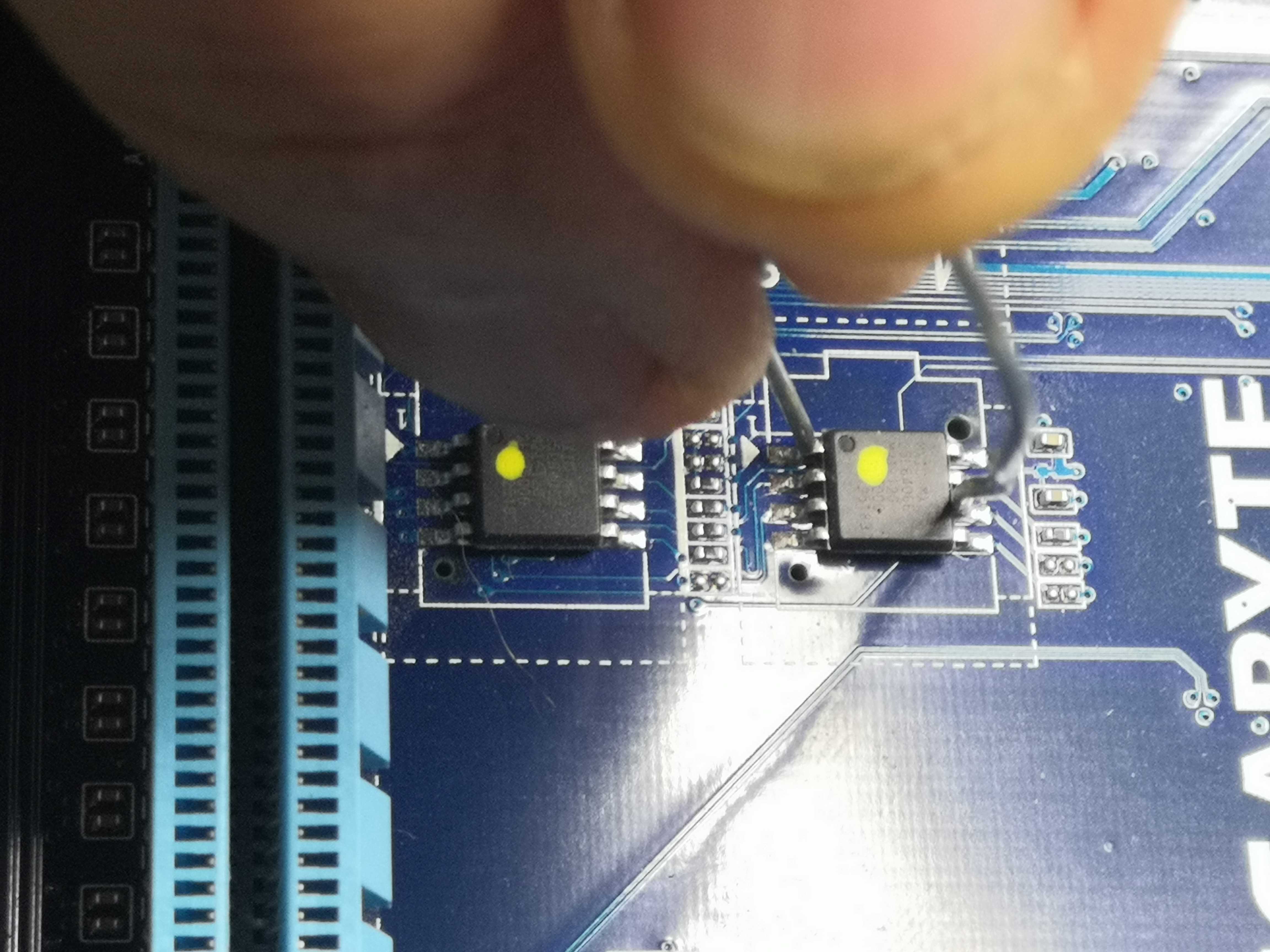

Méthode 3 : à la barbare, court-circuit pins 1 et 6 du M_BIOS
C’est la méthode documentée par Gigabyte et reprise partout sur les forums. En shuntant les pins 1 et 6 du chip M_BIOS sous tension, on déclenche la routine de recovery embarquée dans le firmware.
La numérotation SOIC-8 pour s’y retrouver :
ENCOCHE
┌──┤├──┐
1 │ │ 8
2 │ │ 7
3 │ │ 6 ← pin 6
4 │ │ 5
└───────┘
↑
pin 1
Pins 1 et 6 sont en diagonale — haut gauche, deuxième en partant du haut à droite.
Point critique : ne pas relâcher le shunt dès le premier bip. Il faut maintenir 5 à 10 secondes après le bip pour que le DualBIOS ait le temps de détecter la corruption et d’afficher le prompt.
Et là… ça marche. L’écran s’allume. Le recovery démarre.

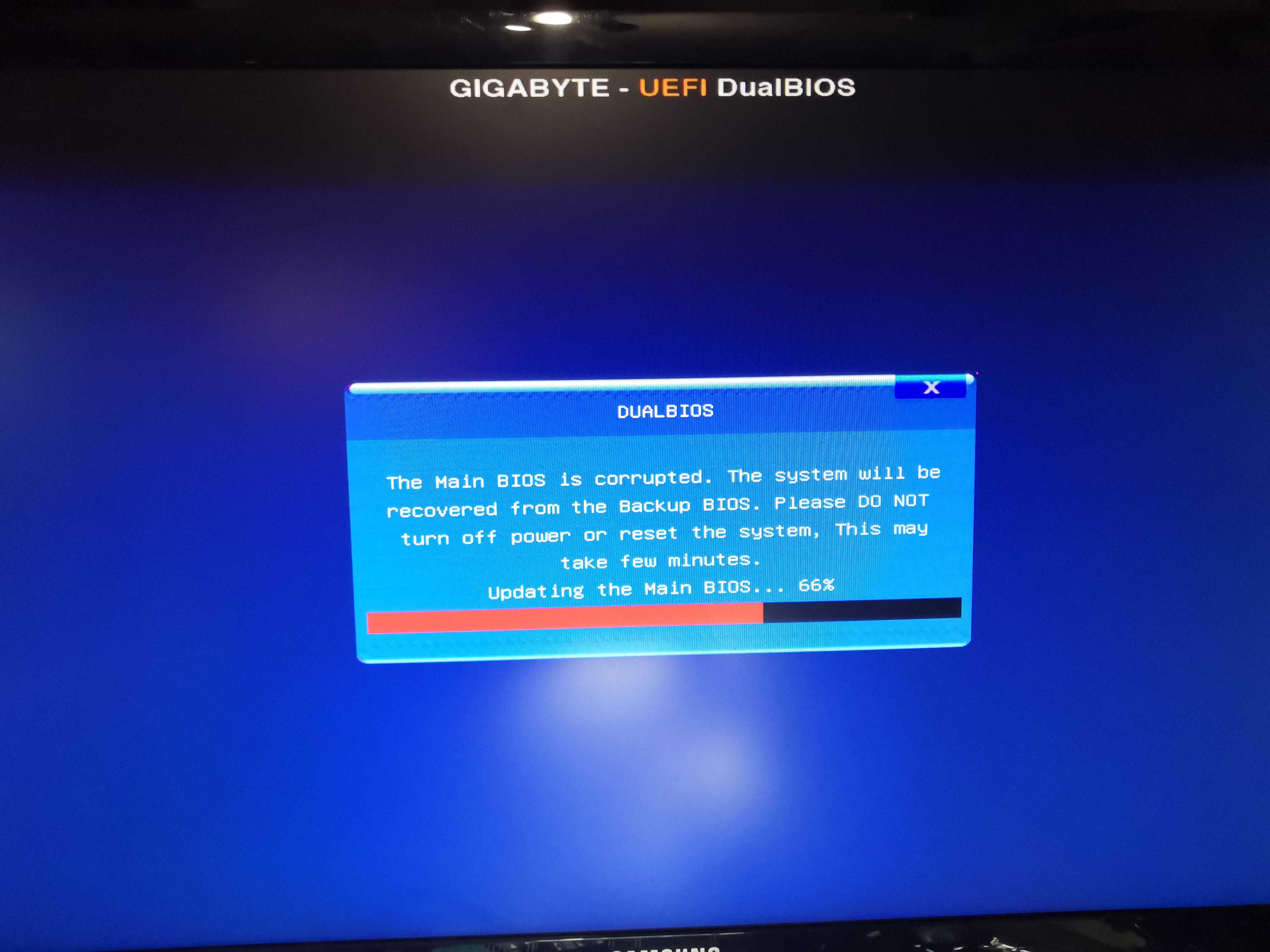

Le B_BIOS a bien détecté la corruption et commence à réécrire le M_BIOS. La barre de progression avance. On respire.
Et puis à 100%… reboot et miracle, le bios réapparait
Épilogue
En maintenant le shunt 1-6 le temps que le recovery du B_BIOS finisse son travail et en le relâchant juste avant le reboot final, la carte repart normalement. Le BIOS est sain, le système démarre, tout fonctionne.
Techniquement, le sauvetage est réussi.
Par contre si vous etes un fidel lecteur d’apeturezone vous devez vous dire, c’est tout ? il abandonne deja ? En fait j’ai reflaché la F22 pour le meme resultat et j’ai du recommencer la procedure de shunt 1-6
Je vais pas insister, je vais la laisser tranquille dans sa boite.
Retraite bien méritée.
