4ème montage. un boîtier qui n’a rien demandé, pas de raison valable.

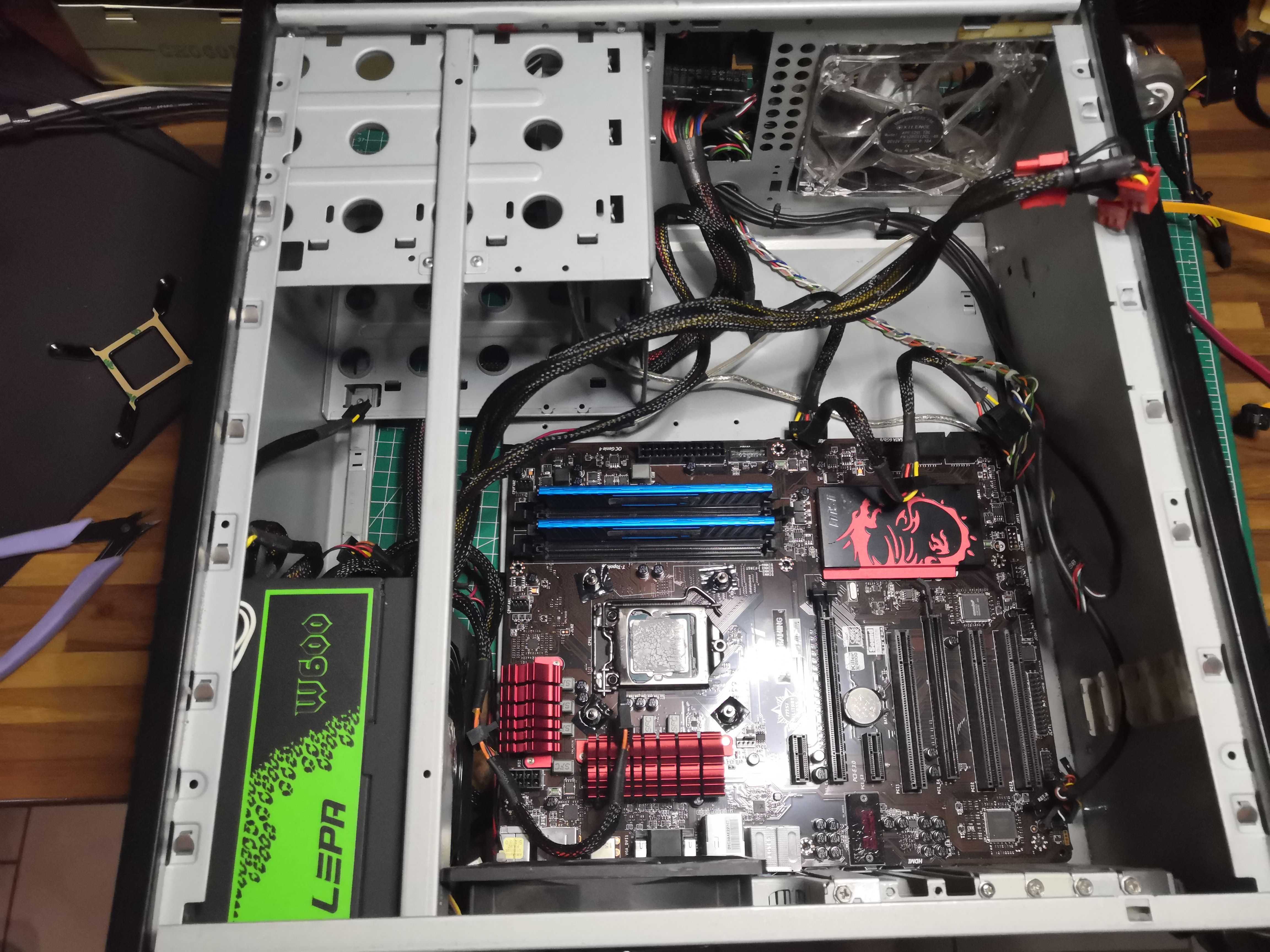

Vue générale du chantier – MSI B85-G43, LEPA W600, et rien prévu pour un AIO

Il y a des gens raisonnables qui achètent un nouveau boîtier quand ils installent un AIO 240mm. Et puis il y a moi.

Le patient : un vielle tour Antec qui a visiblement connu des jours meilleurs et dont le design date d’une autre époque. La carte mère : une MSI B85-G43 et un i7-4770K qu’on ne présenter plus

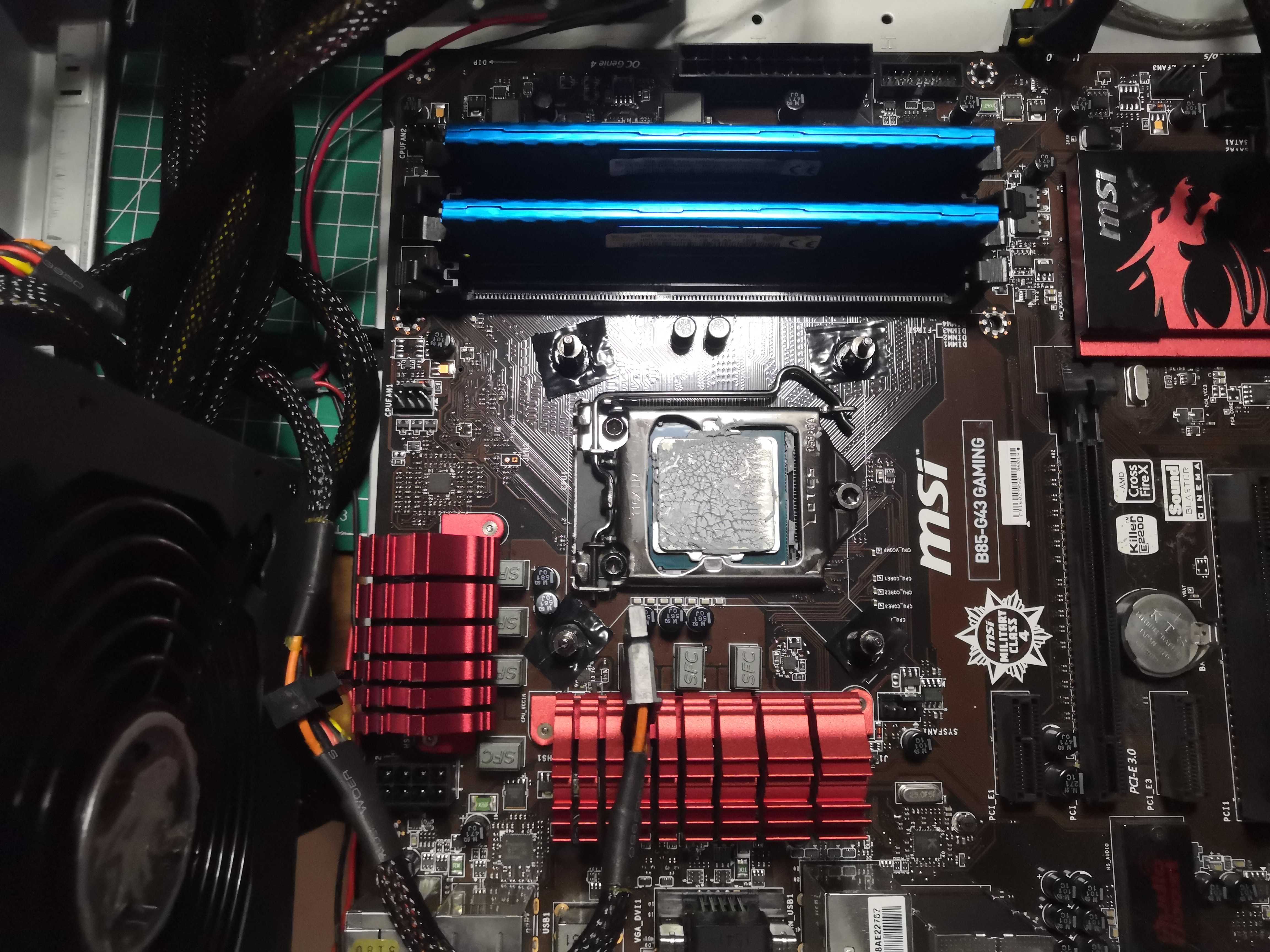

L’état de la pâte thermique – archéologie thermique niveau intermédiaire

Le problème, version courte

Le boîtier ne prévoit aucun emplacement pour un radiateur 240mm. Ni en façade, ni en haut, ni nulle part. Apres demontage de la plaque du dessus, premier test de positionnement à l’intérieur pour voir ce qui est faisable.

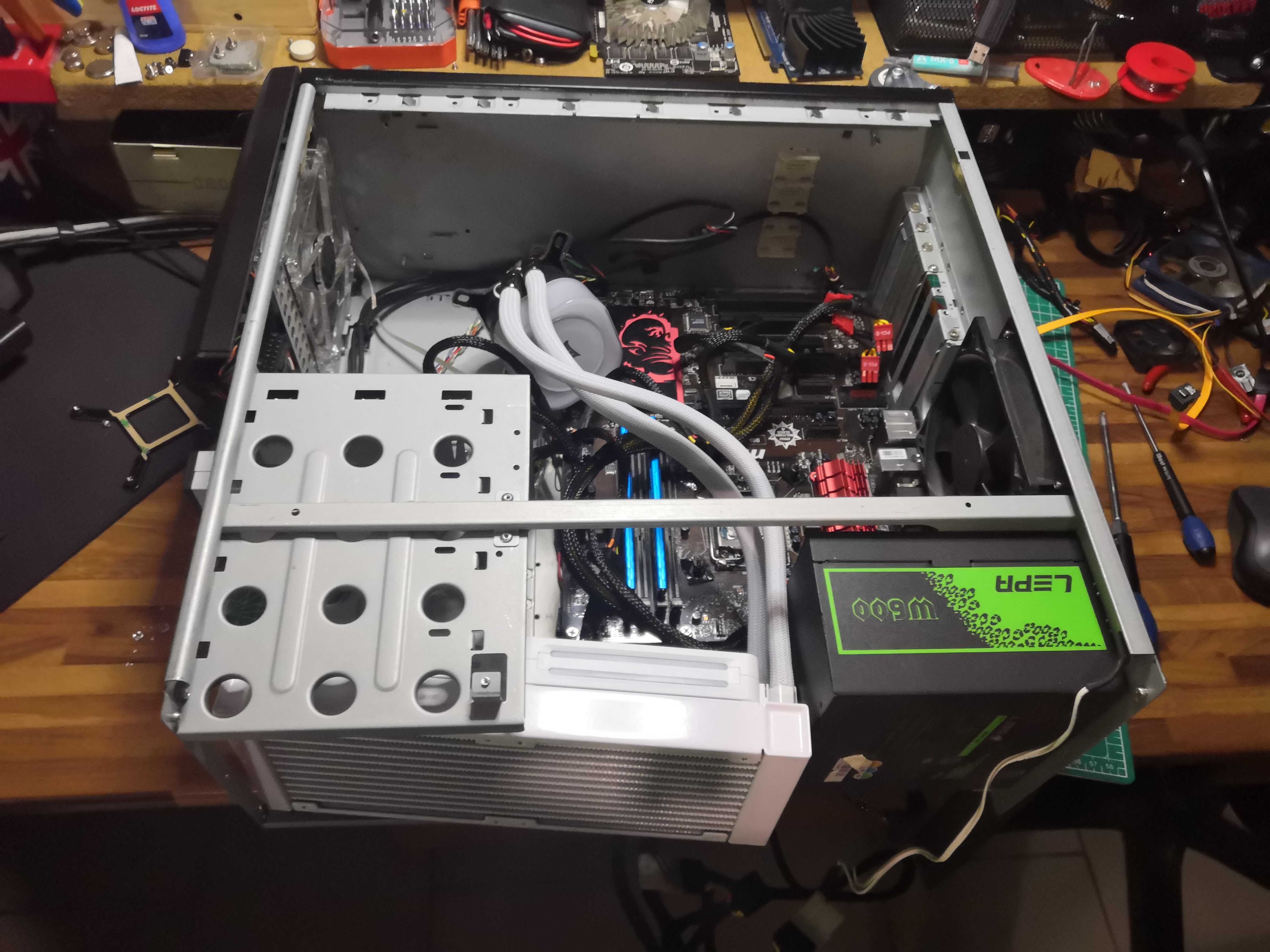

Premier essai d’intégration – on tâte le terrain avant de sortir la scie

Verdict : ça rentre, mais pas sans intervention chirurgicale sur la tôle. Direction le plan de travail.

La solution, version artisanale

Sortir le marqueur, la scie cloche, et un peu de mauvaise foi.

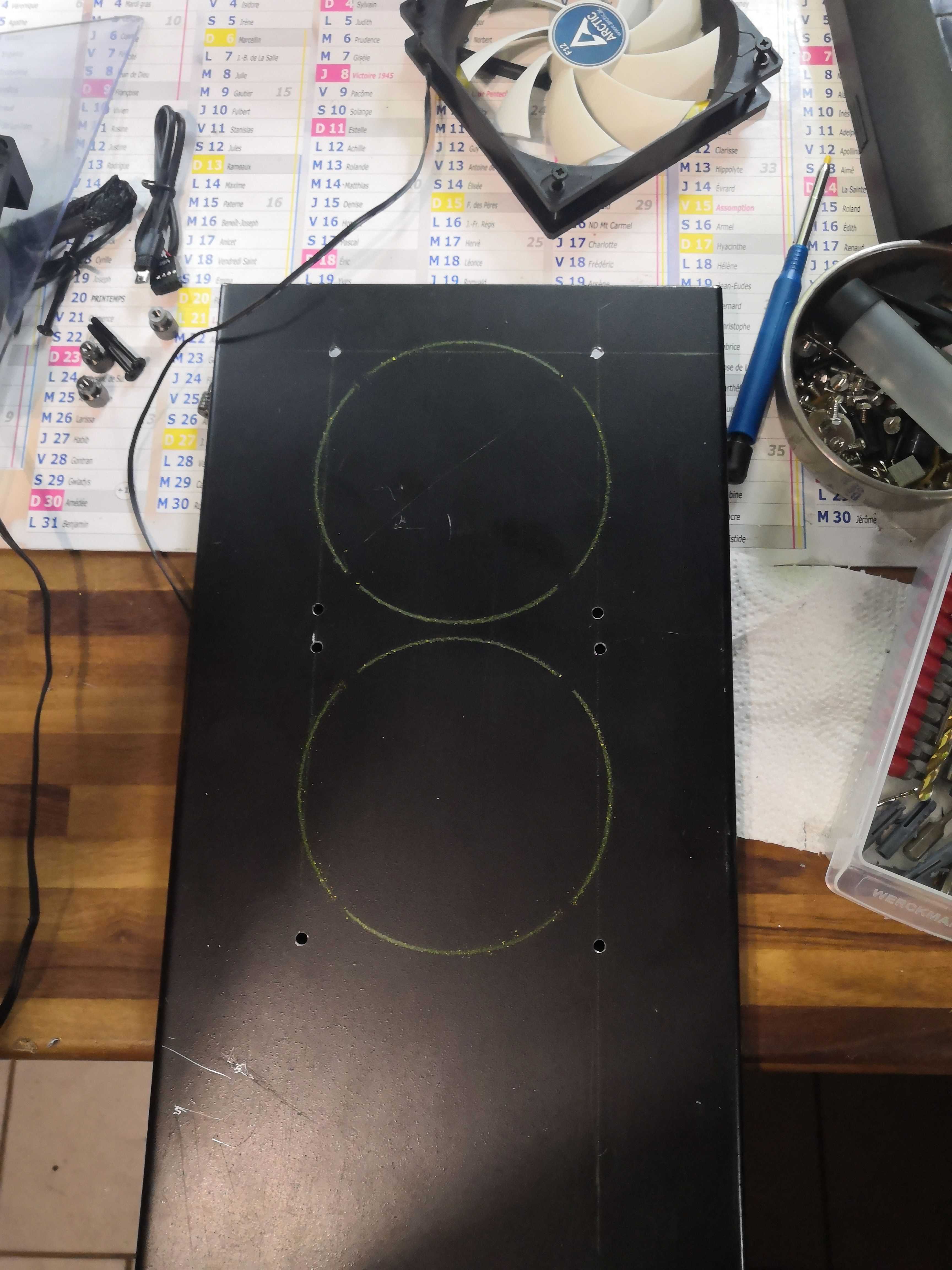

Tracé des deux trous 120mm – le plan sur la tôle

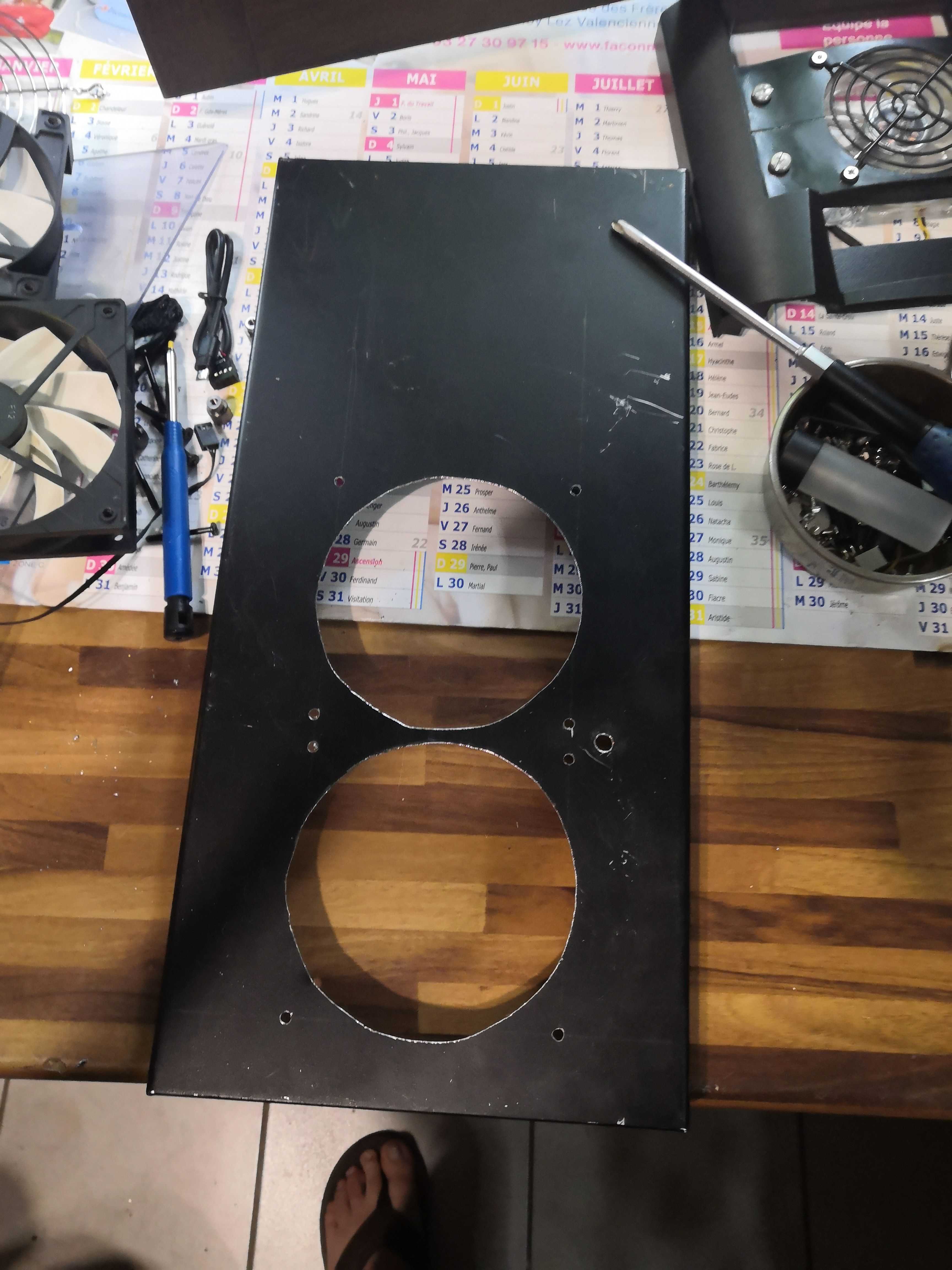

Résultat de la découpe – pas parfait, parfaitement fonctionnel

Deux trous de 120mm découpés à la main dans une tôle noire. C’est artisanal. C’est assumé.

La greffe

Le radiateur avec ses deux fans Corsair blanches s’installe dans la partie haute du boîtier.

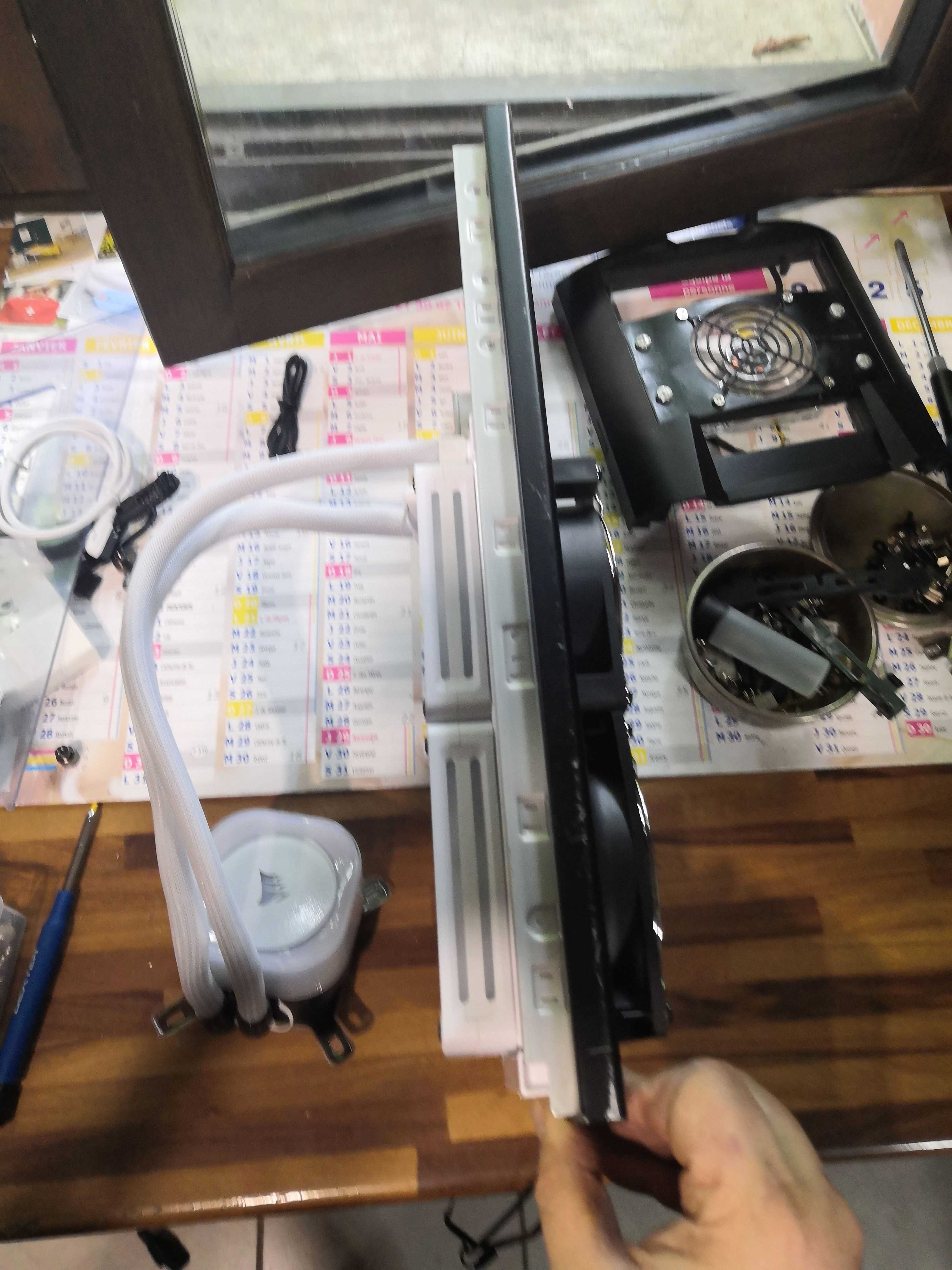

Le H100i avec son radiateur 240mm – avant intégration

Corsair H100i monté sur le panneau custom

Le panneau maison accueille deux ventilateurs 120mm avec grilles chromées en extraction sur le dessus — les mêmes deux fans qui assuraient le push-pull sur le cooler master Hyper 212 EVO. Recyclage assumé.

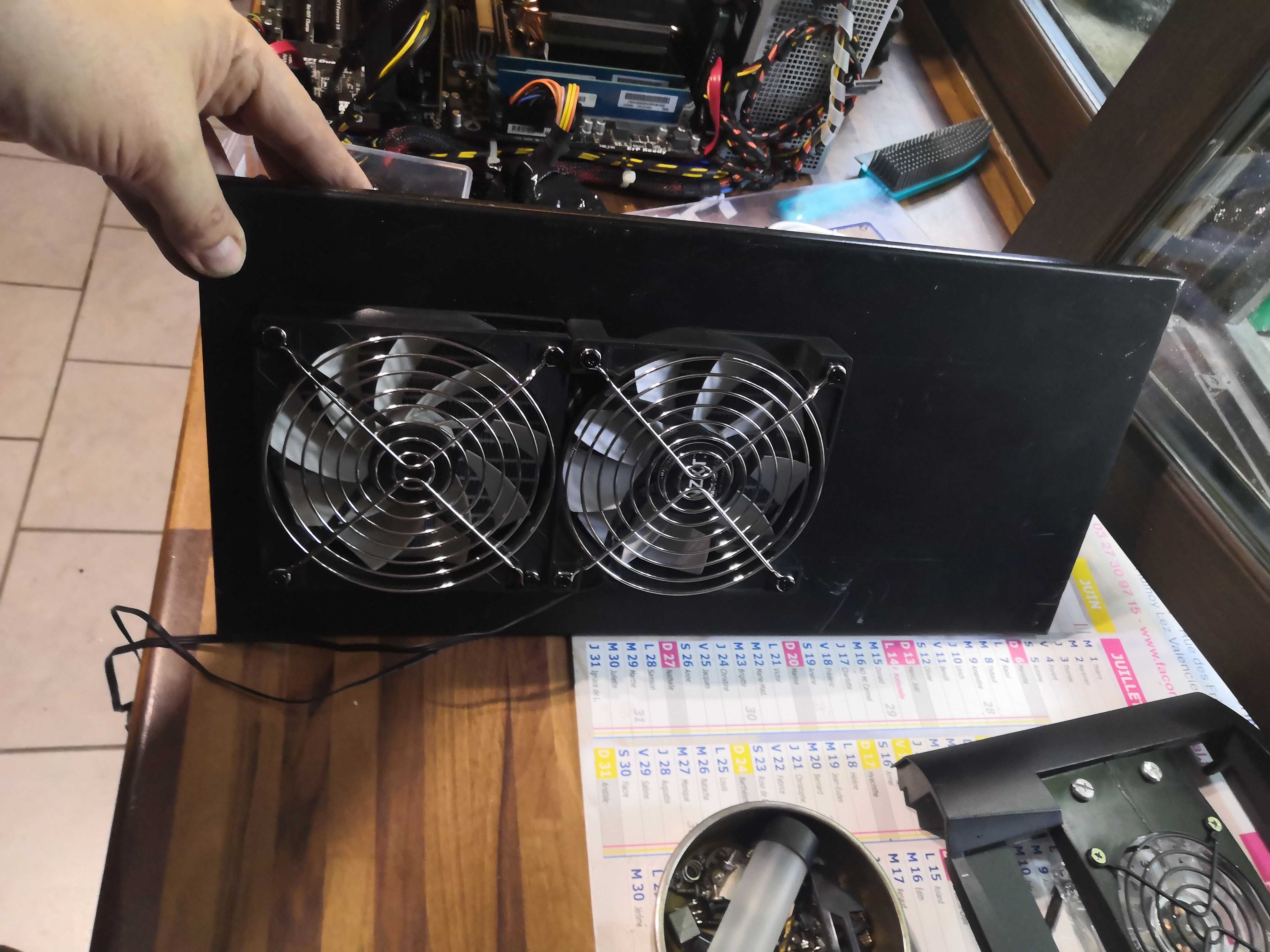

Le panneau top avec ses deux 120mm et grilles chromées – vue externe

L’assemblage final

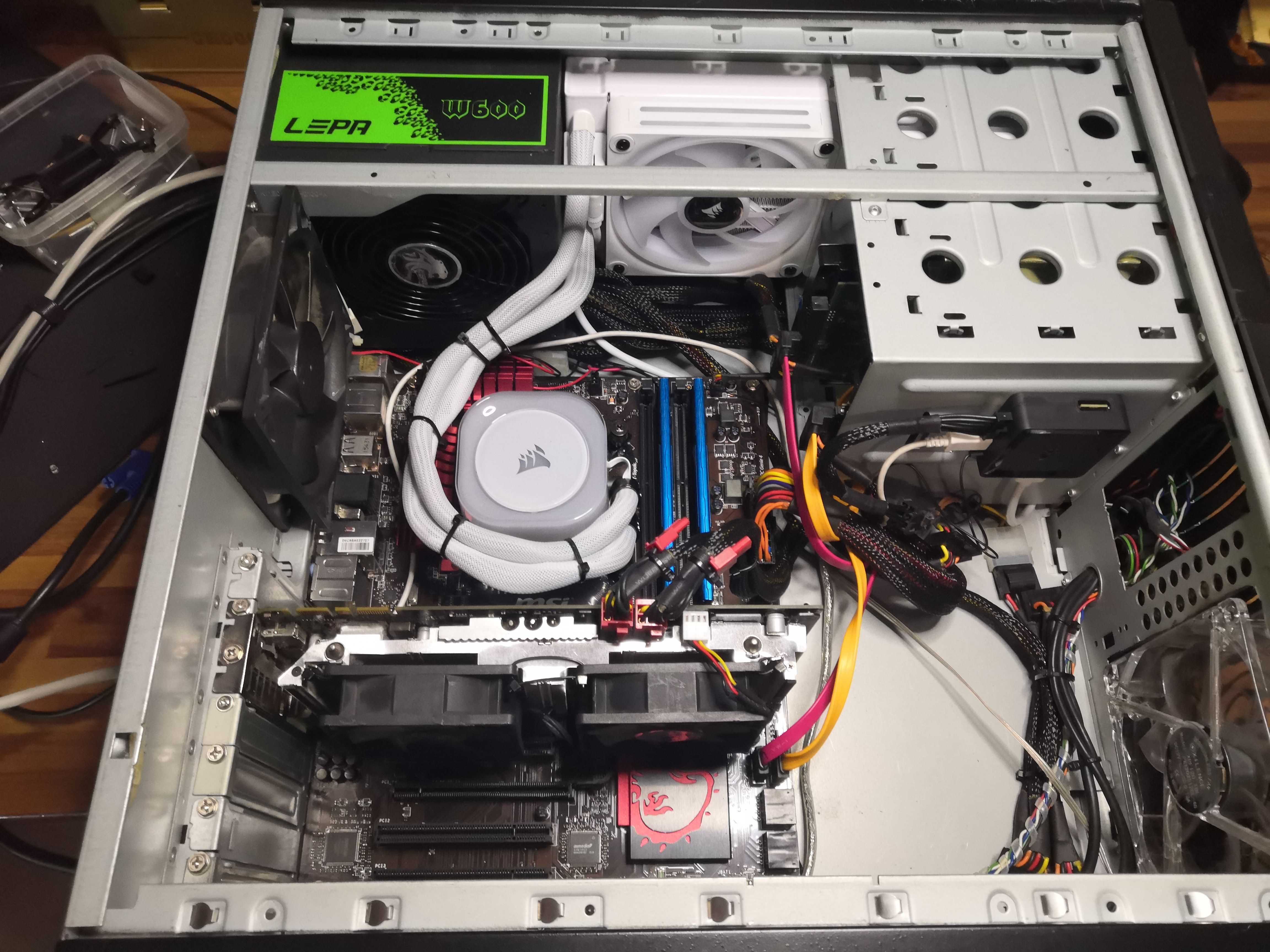

Vue intérieure finale – H100i en place, pompe sur CPU, câblage assumé

Le résultat – vue externe

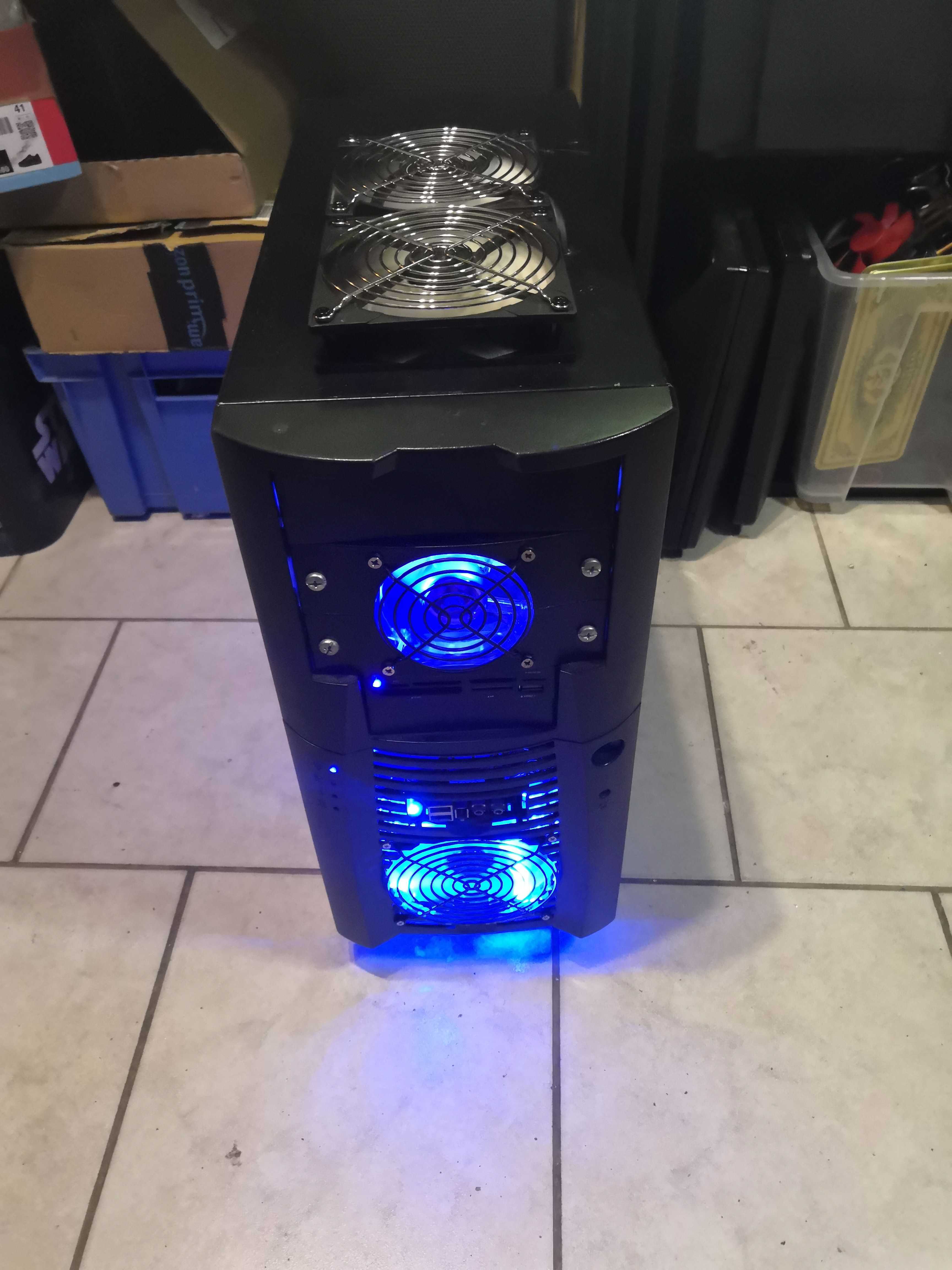

Face avant allumée – LEDs bleues, look années 2010 fully charged

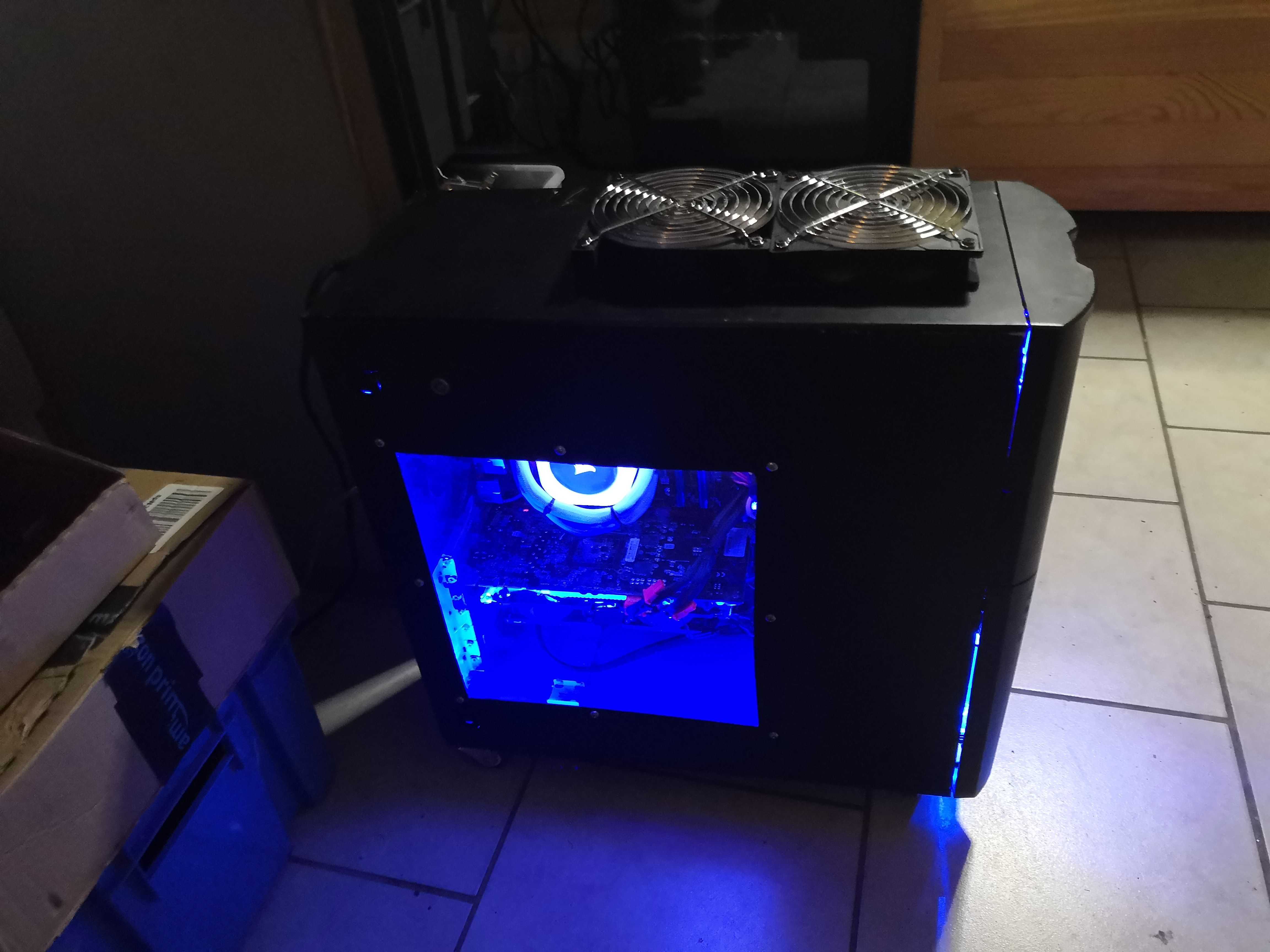

Vue latérale avec fenêtre – pompe RGB + LEDs bleues, combo assumé

Températures – avant / après

Avant – Cooler Master Hyper 212 EVO push-pull (RealBench Stress Test, 30 minutes)

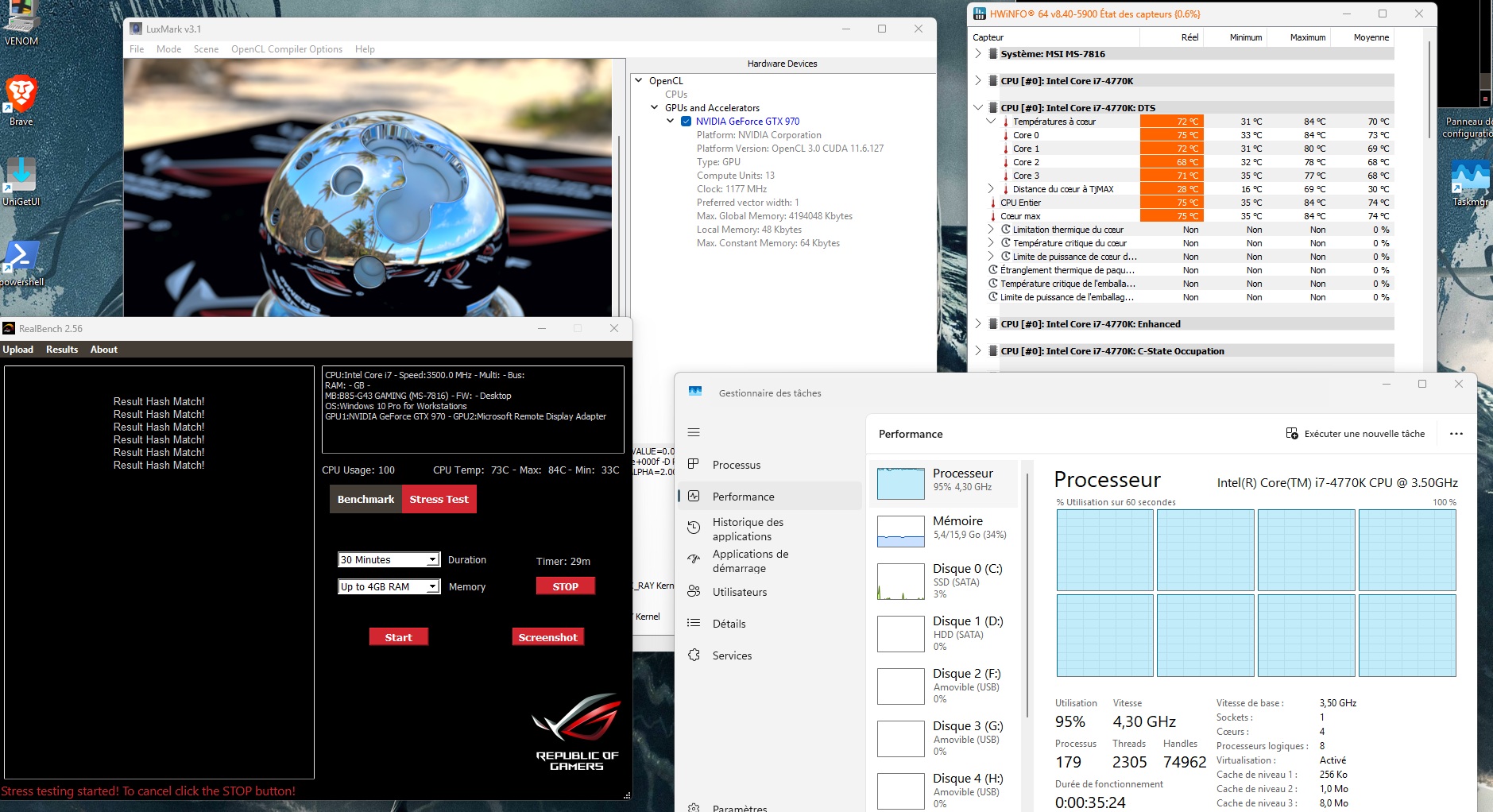

Températures en charge – air cooling push-pull, 30 min stress

Le cooler master Hyper 212 EVO n’était pas en config stock : deux ventilateurs 120mm en push-pull, donc déjà optimisé. CPU Entier : 75°C en réel – 84°C en peak. CPU à 100%, tout le monde souffre.

Après – Corsair H100i (RealBench Stress Test, 1 heure)

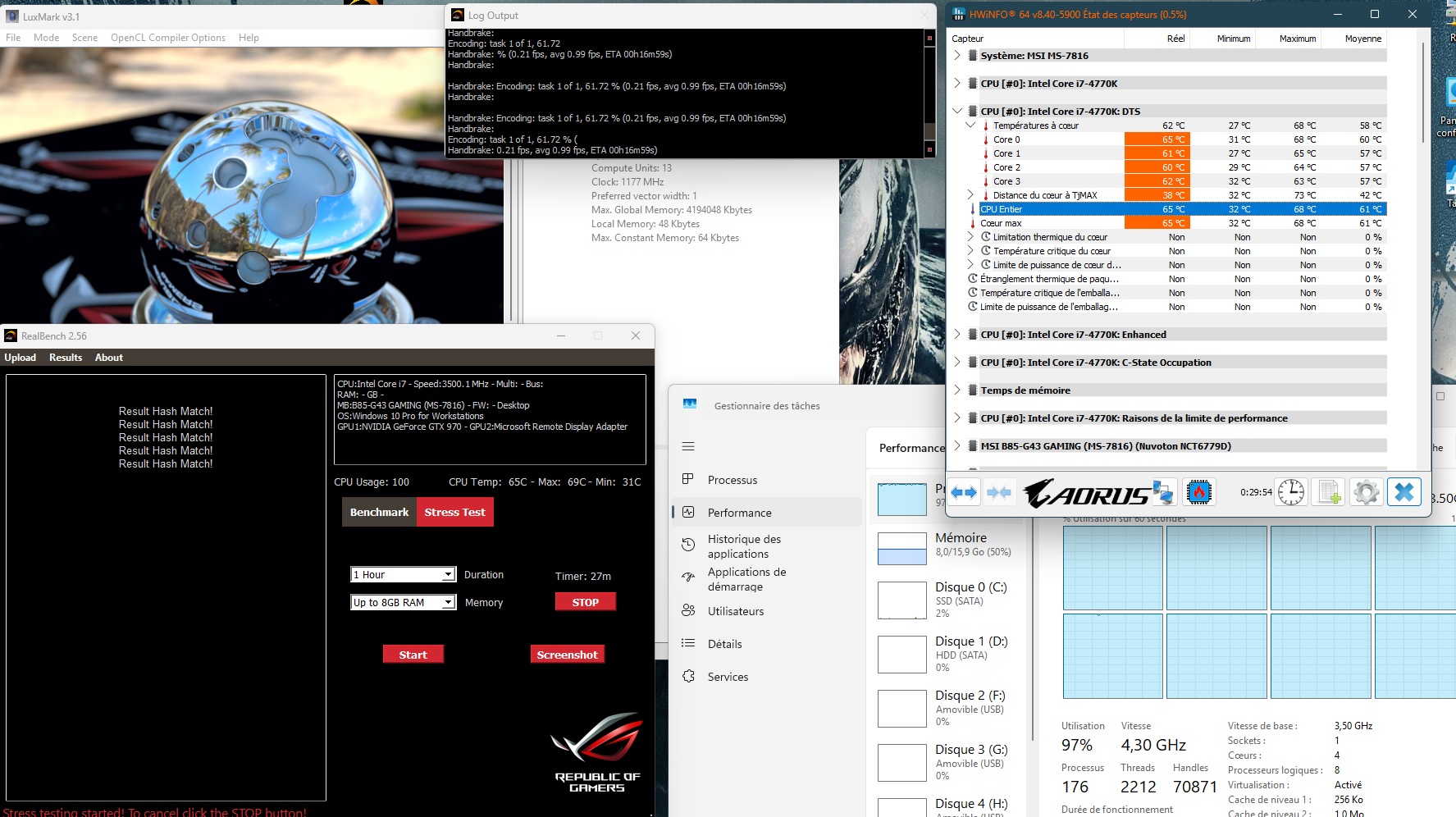

Températures en charge – H100i, 1h stress

CPU Entier : 65°C en réel – 68°C en peak. Sur une durée deux fois plus longue.

Le bilan

Hyper 212 EVO H100i Delta
Temp. réelle (CPU Entier) 75°C 65°C -10°C
Peak (max relevé) 84°C 68°C -16°C

Moins chaud. Plus longtemps. Dans un boîtier qui n’était pas prévu pour ça.

Est-ce que c’était nécessaire ? Non.
Est-ce que ça refroidit mieux ? Les chiffres parlent d’eux-mêmes.
Est-ce que je recommencerais ? Évidemment.

— Jemadhar, water cooling addict en phase terminale
