je vais me servir de cet adapteur mais les connecteurs molex ca me saoule….pas vous ?
Mais c’est quoi Ce fil rouge ?
Deux Molex, un 6 pin PCIe, et ce fil rouge qui traîne. C’est quoi ce truc ?
Premier réflexe en voyant cet adaptateur : “fil rouge = +5V, ça n’a rien à faire sur un connecteur PCIe.”
Sauf que non. Ce rouge n’est pas du +5V.
C’est exactement là que ça devient intéressant — et dangereux si on suppose plutôt que de vérifier.
Ce que le connecteur 6 pin PCIe veut vraiment
Le 6 pin PCIe c’est simple. Brutalement simple.
┌──────────────────────────────┐
│ +12V +12V +12V │ ← rangée basse
│ GND GND Sense │ ← rangée haute
└──────────────────────────────┘
[---------] ← clip
Du +12V. De la masse. Un Sense raccordé à la masse pour signaler que le connecteur est présent.
C’est tout. Pas de +5V. Pas de +3.3V. Rien d’autre.
Le vrai câblage de notre adaptateur — mesuré au multimètre
Voilà ce qu’on a réellement sous la main, une fois le multimètre sorti :
┌─────────────────────────────────┐
│ +12V vide +12V │ ← rangée basse (jaune - vide - jaune)
│ GND 2×Sense GND │ ← rangée haute (noir - 2 rouges - noir)
└─────────────────────────────────┘
[---------] ← clip
Les deux fils rouges soudés ensemble sur la broche centrale — c’est le Sense. Raccordé à la masse, il informe la carte que le connecteur 6 pin est bien présent et actif. Pas du +5V. Du GND déguisé en rouge pour faire peur aux gens.
Le vide dans la rangée basse c’est la position centrale du +12V — cet adaptateur n’en câble que deux sur trois, ce qui reste largement suffisant pour une RX 460 et son TDP de 75W.
C’est exactement pour ça qu’on mesure avant de supposer. Un rouge peut être du +5V, du Sense, du GND, ou autre chose selon l’origine du câble. La couleur ne dit rien. Le multimètre dit tout.
Règle absolue : on ne se fie jamais aux couleurs. On mesure avant de toucher un fer.
Notre câblage — sans faire de connerie
Sur cet adaptateur c’est propre :
- Jaune → +12V du 6 pin PCIe ✅
- Noir → GND du 6 pin PCIe ✅
- Rouge (×2) → Sense raccordé à la masse ✅ — la carte voit le connecteur, elle démarre
On isole la source +5V sous gaine. Fil neutralisé, aucune tension qui traîne, aucun risque.
La logique est toujours la même : sur un connecteur 6 pin PCIe, tout ce qui n’est pas +12V ou GND doit être raccordé à la masse ou isolé. Jamais laissé en l’air.
Dans tous les cas : multimètre d’abord, fer ensuite.
La fabrication

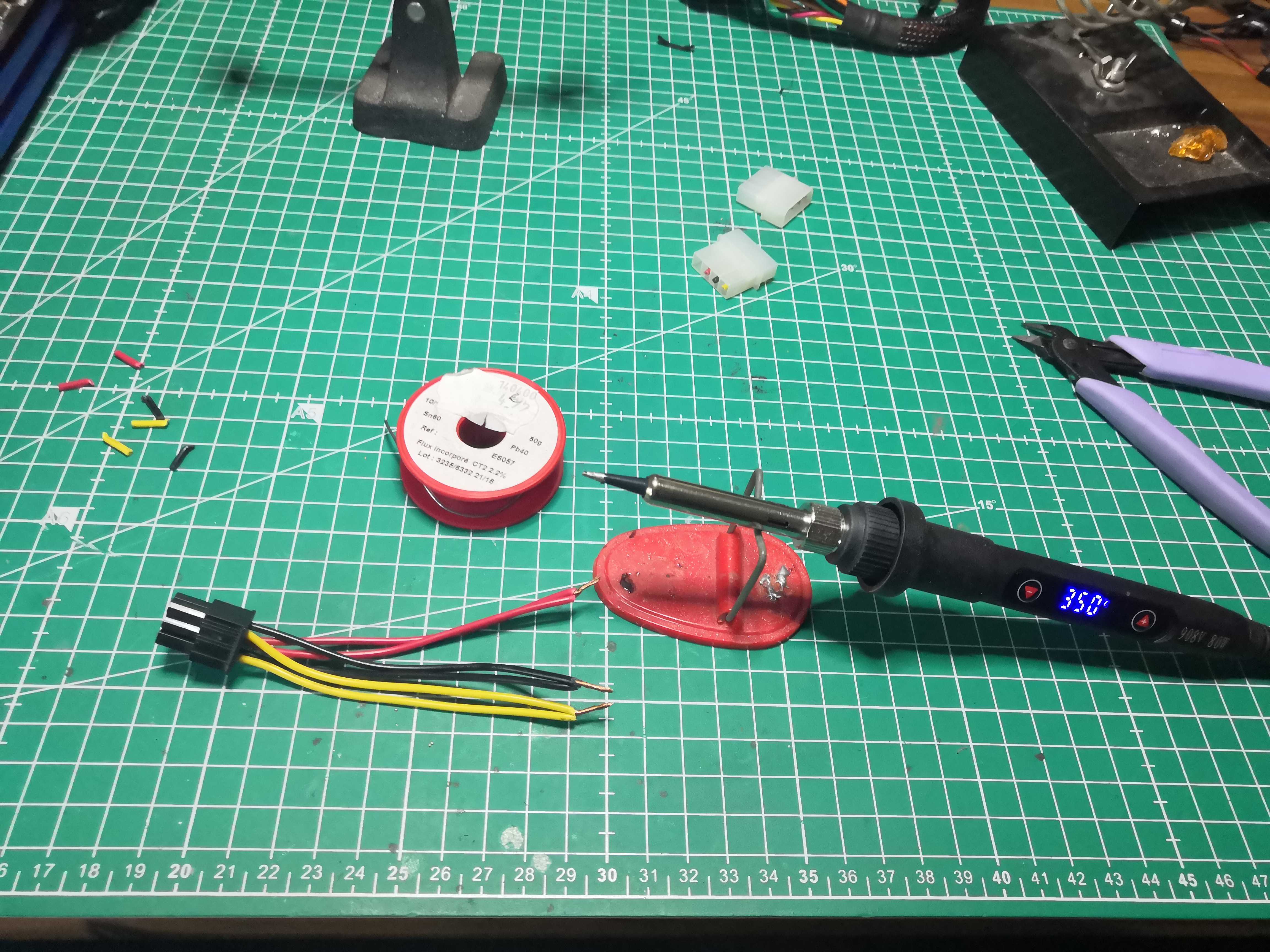

350°C, étain avec flux, gaines de plusieurs diamètres — le kit

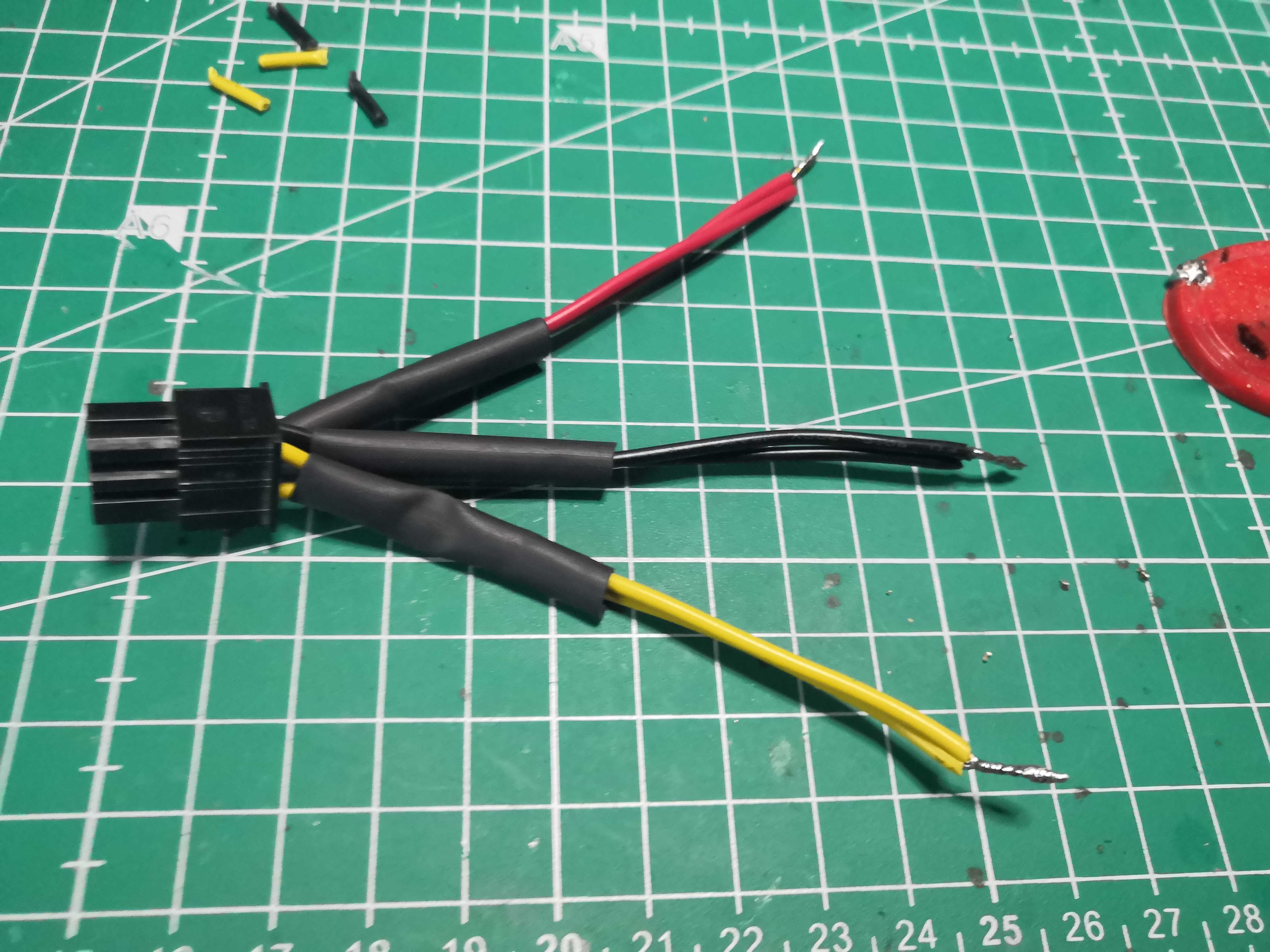

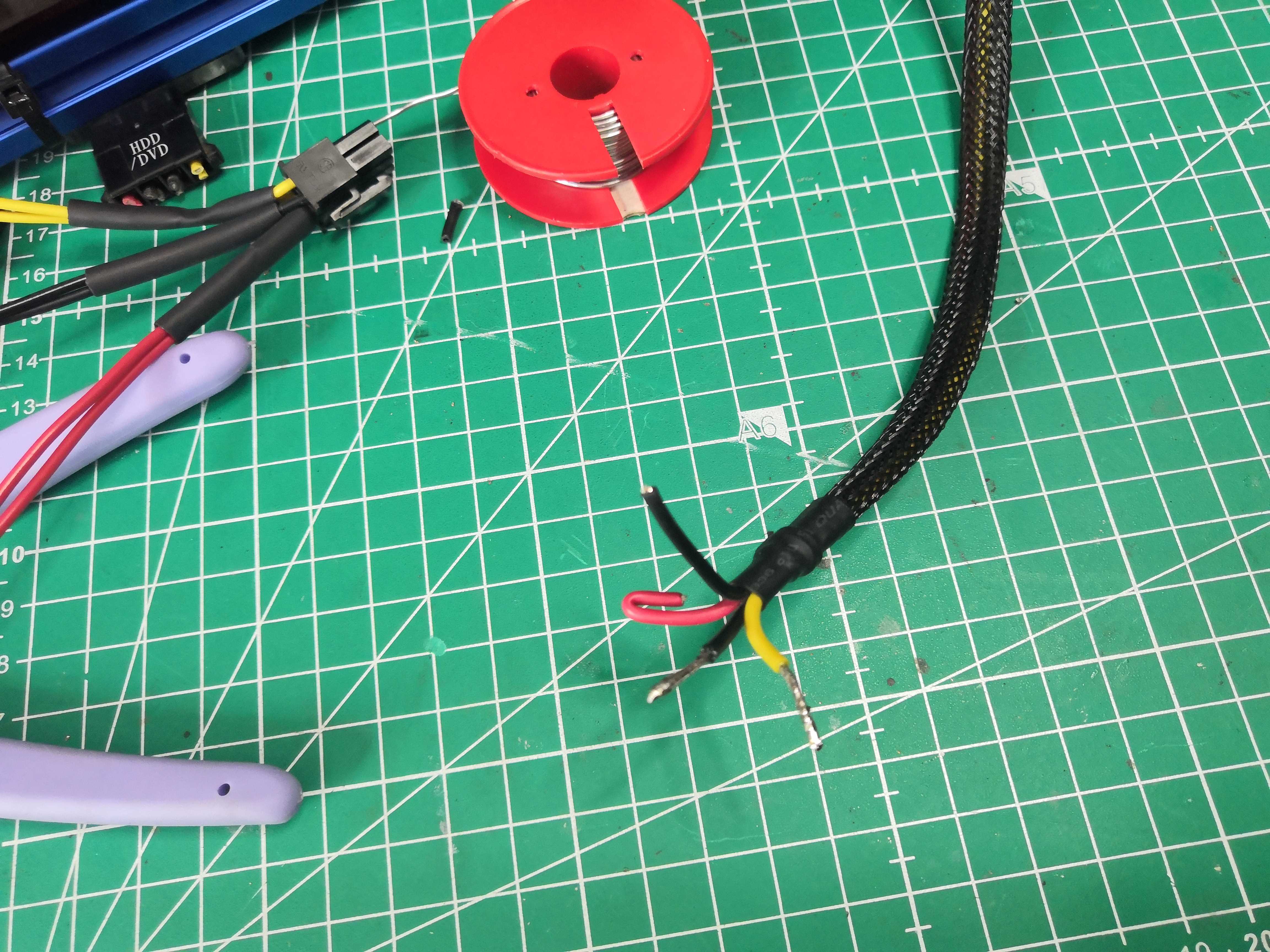

Chaque fil mesuré et identifié avant de toucher le fer

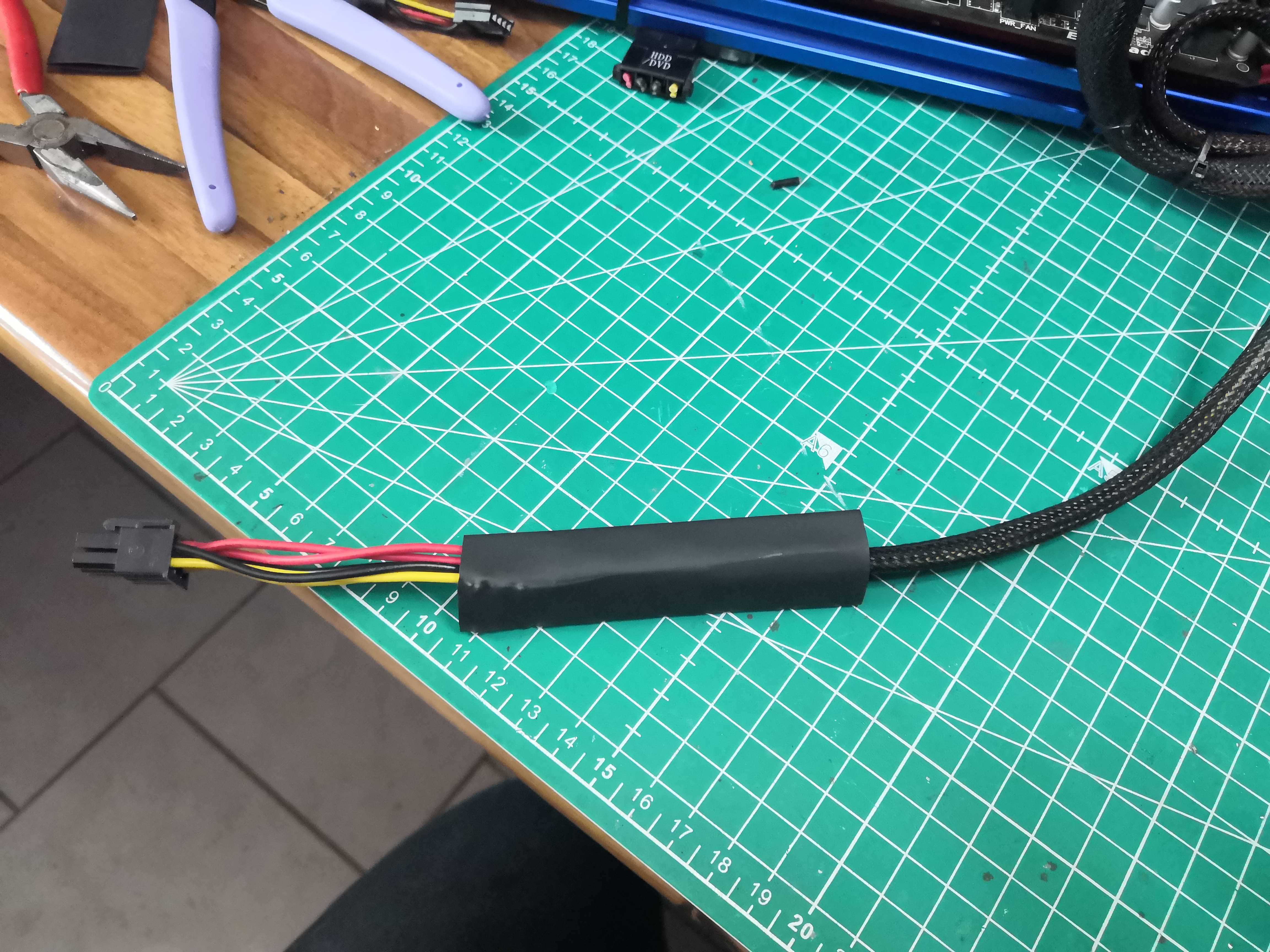

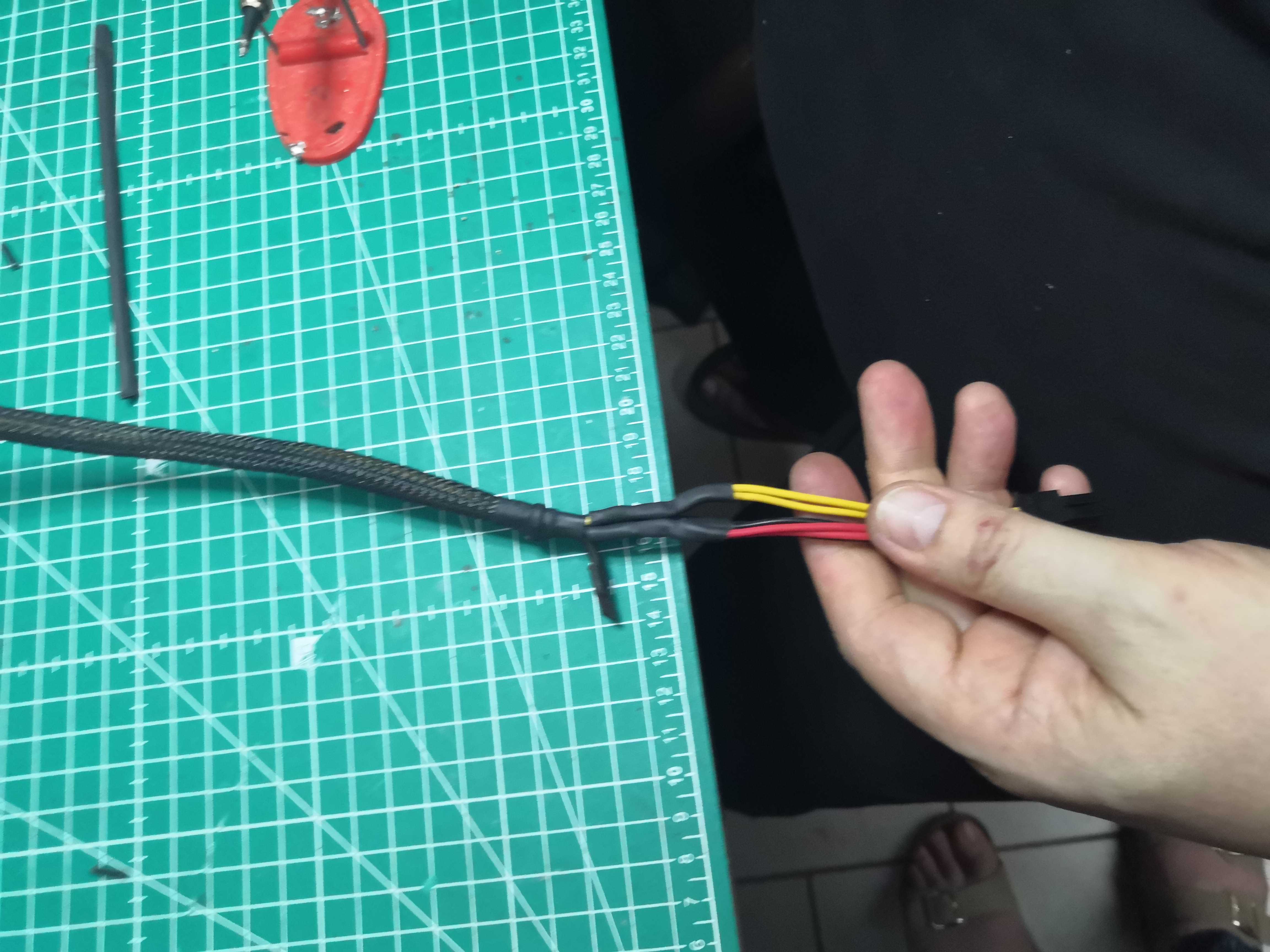

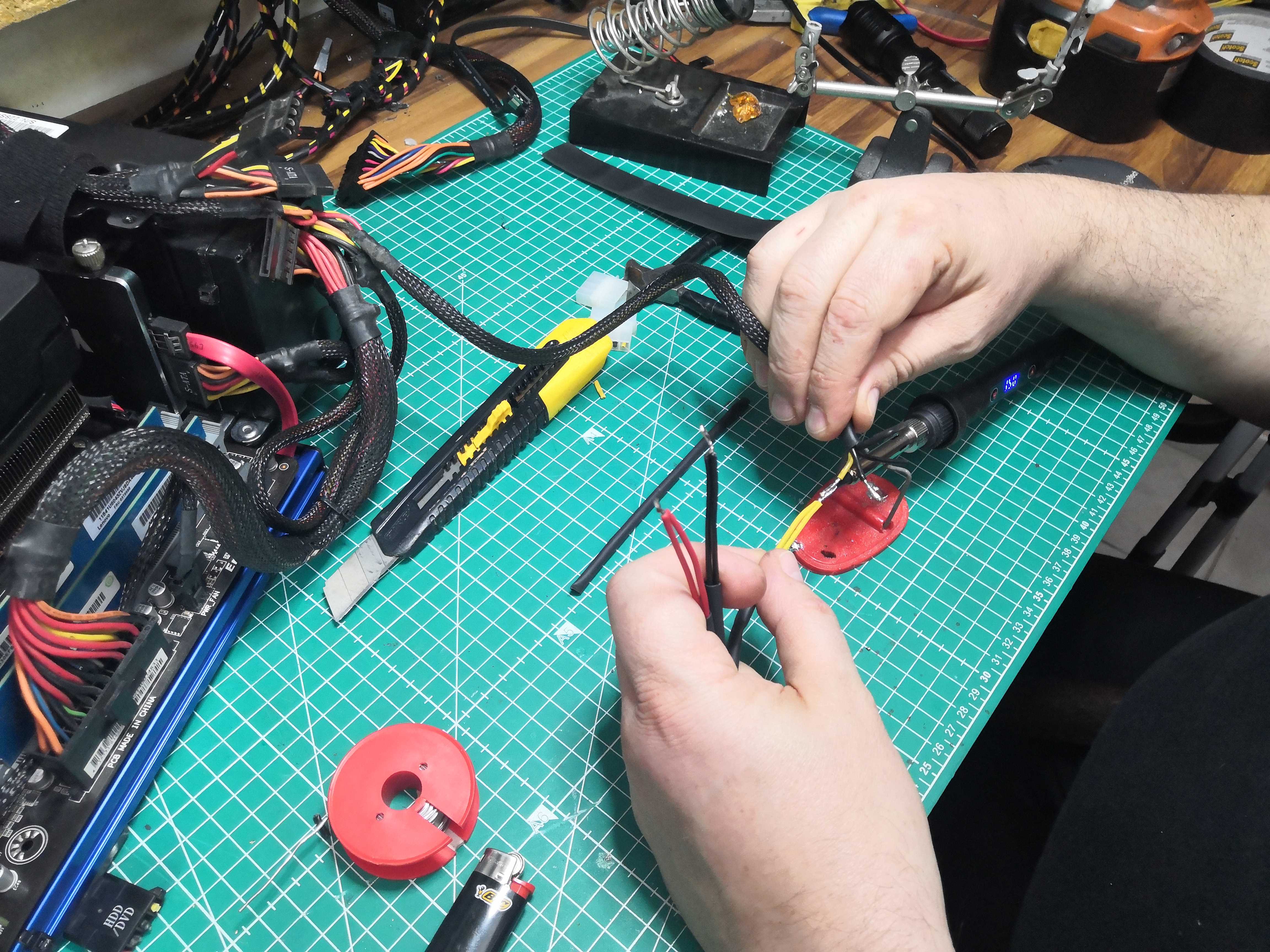

Une gaine par soudure, dans l’ordre — on ne soude pas tout d’un coup

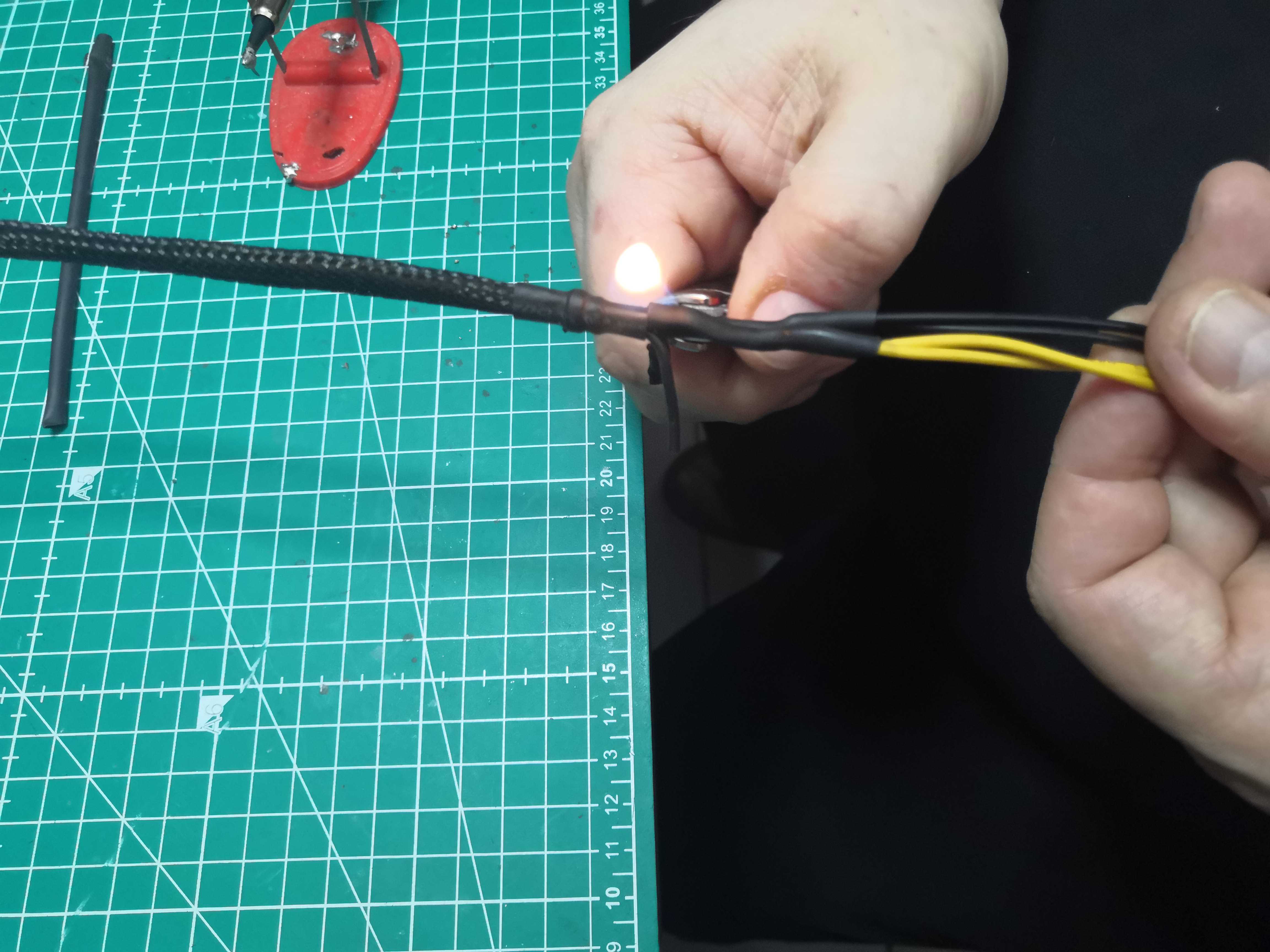

Briquet pour les grandes gaines — pistolet à air chaud pour les petites si vous en avez un

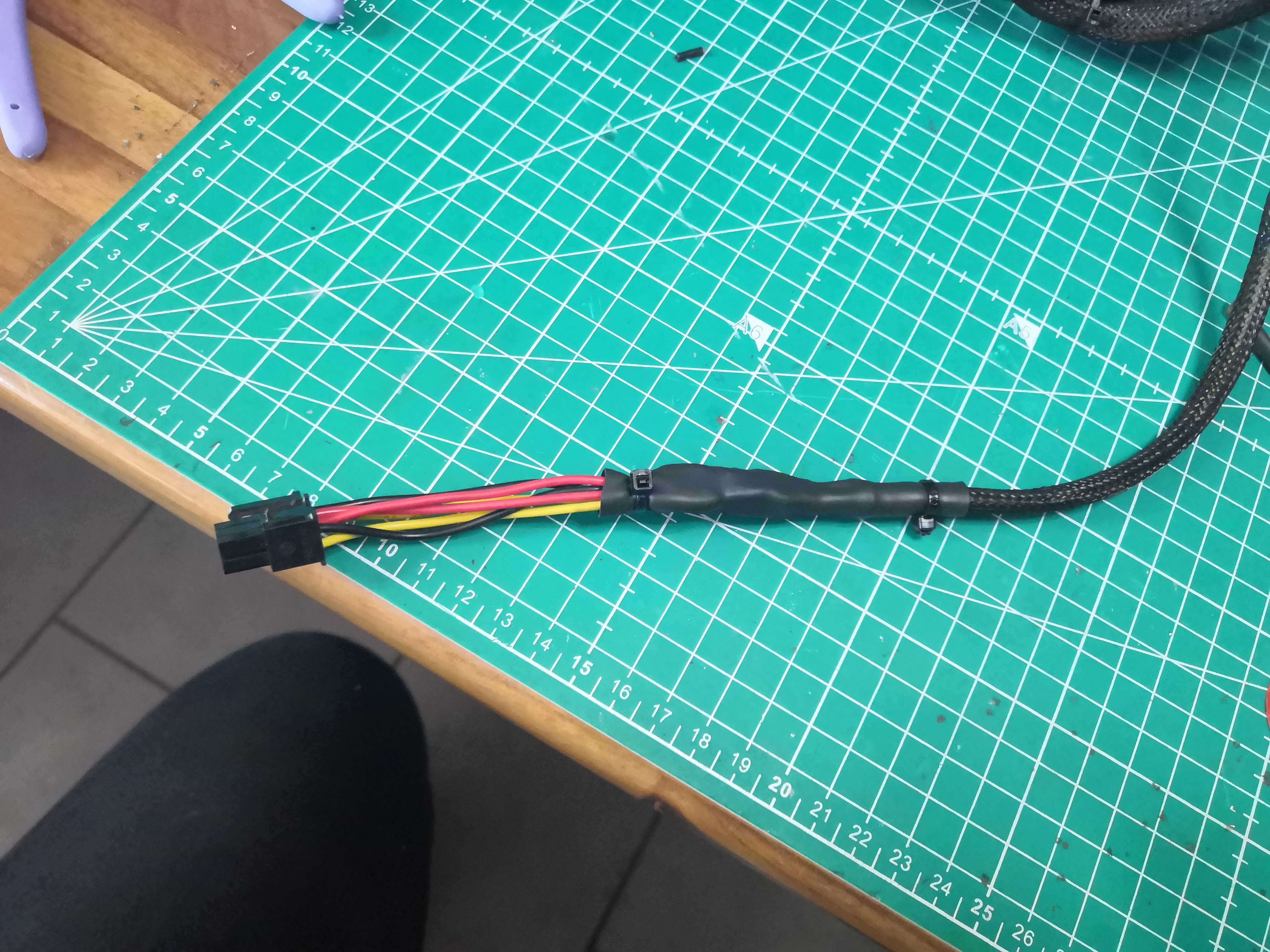

Colliers de chaque côté — si on tire sur le câble, c’est la gaine qui encaisse, pas la soudure

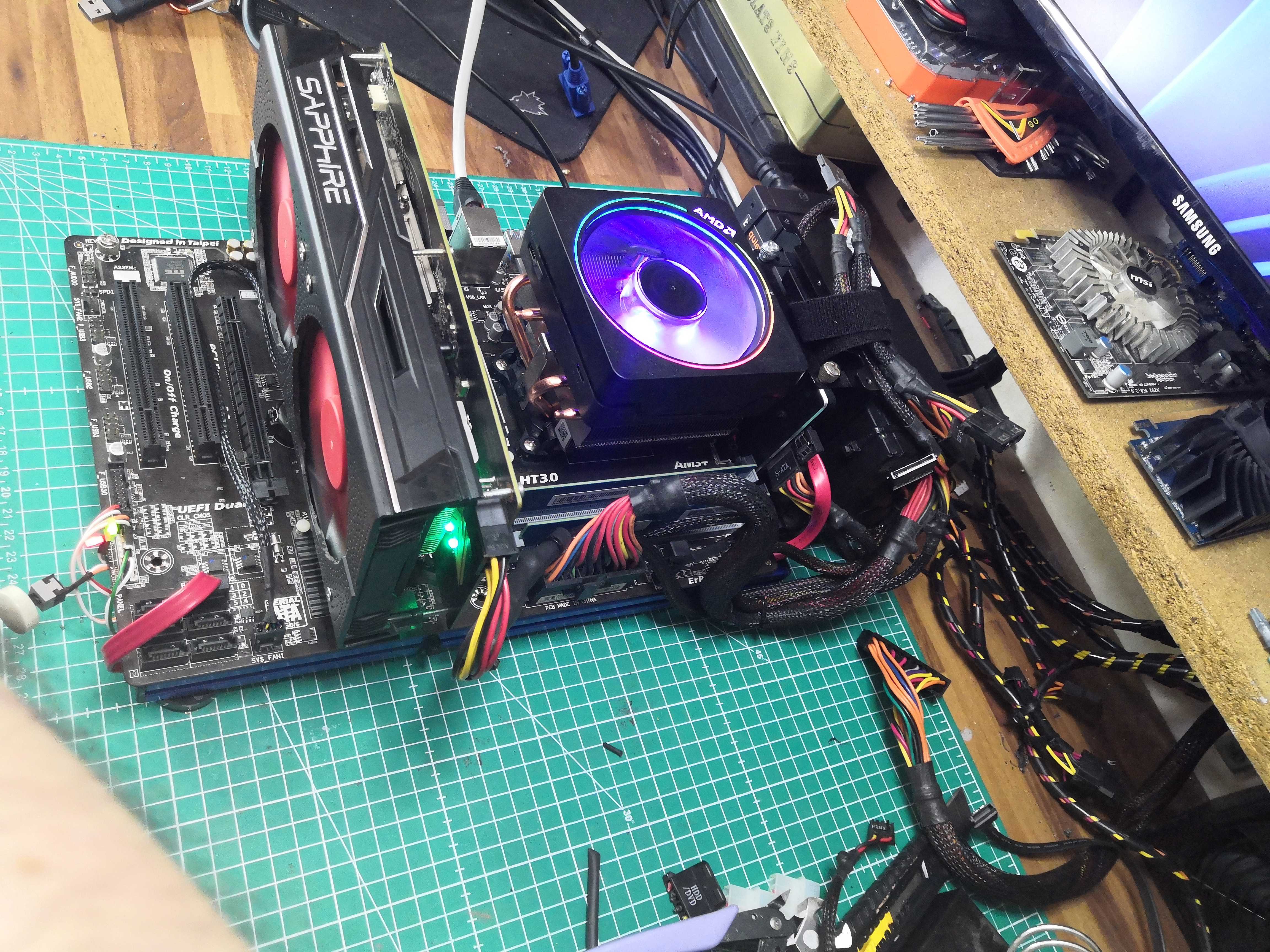

Le résultat
Alimentée, démarrée, stable. Pas de fumée lol.
La Sapphire NITRO RX 460 OC — dont on avait refait la ventilation dans l’article précédent — tourne correctement. Le câble fait son travail.
