En fouillant dans mes archives pour les besoins de l’article précédent sur le ssd M2, je suis tombé sur ça :

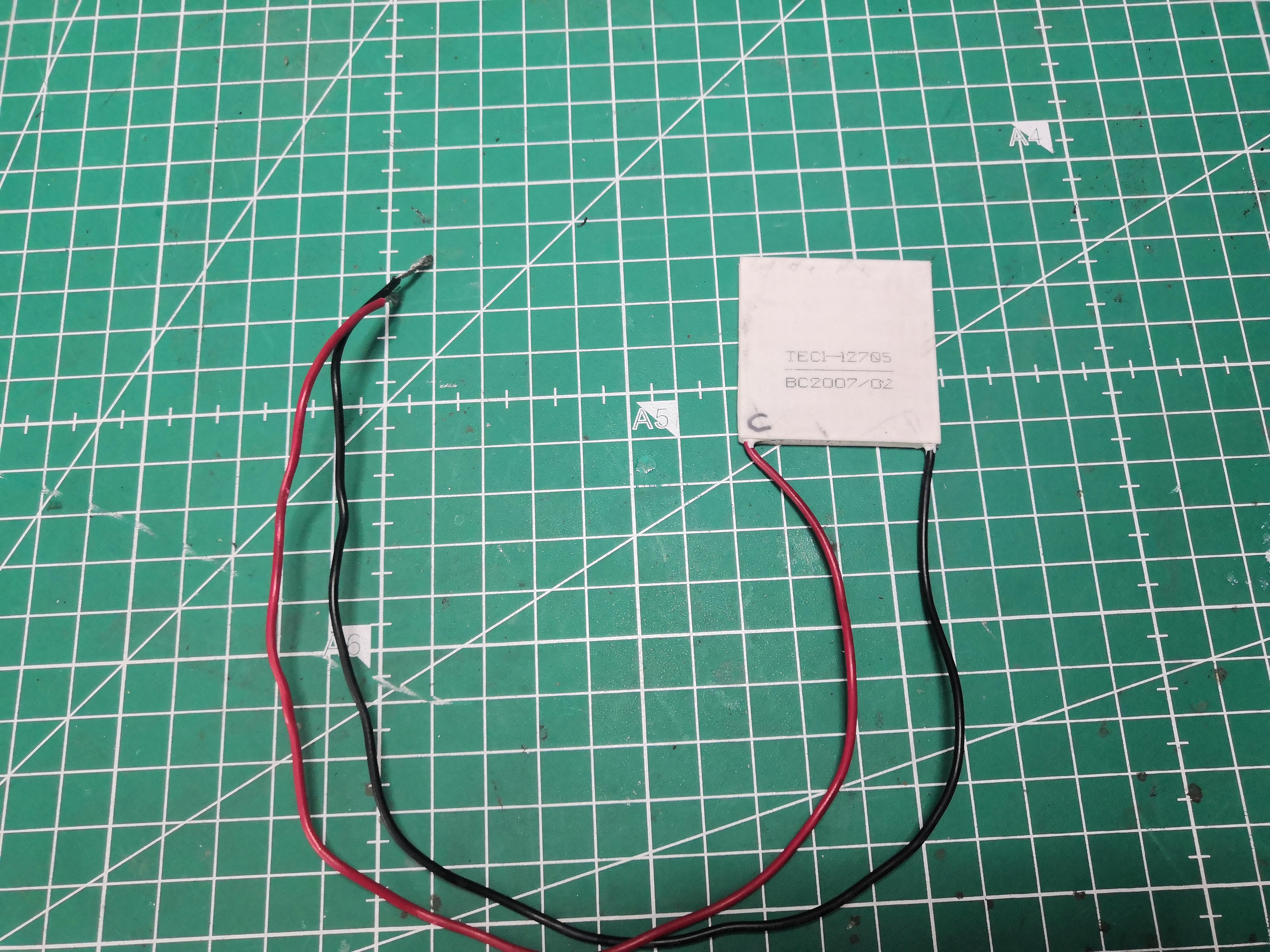

Une cellule TEC1-12705 récupérée dans une vieille glacière 12V du genre qu’on met dans le coffre d’une voiture. Cellule récupérée il y a 3 ou 4 ans, soigneusement rangée dans un tiroir, jamais testée.
Dans les années 2000, les cellules Peltier sur CPU c’était le Graal. Les forums d’overclocking en parlaient comme d’un secret de fabrication. Quelques barjots bien équipés les utilisaient, les photos faisaient baver. Moi à l’époque, j’aurais vendu mon âme pour en avoir une.
En 2026, j’ai enfin fait le test que je n’avais jamais pu faire. Sauf que maintenant je sais à l’avance que ça ne marchera pas. Mais je vais le faire quand même.
Vous auriez fait pareil….mouais pas sur.
C’est quoi une cellule Peltier ?
Une cellule Peltier — ou TEC pour Thermoelectric Cooler — c’est un composant semiconducteur qui, quand on le traverse avec du courant continu, pompe de la chaleur d’un côté vers l’autre. Une face se refroidit, l’autre chauffe. Pas de pièces mobiles, pas de liquide, rien. Juste des électrons qui bossent.
Le TEC1-12705 récupéré ici c’est un 40×40mm, 12V, 5A, 60W de consommation. Sa capacité de pompage théorique : environ 57W. Son delta de température maximum à vide : 68°C.

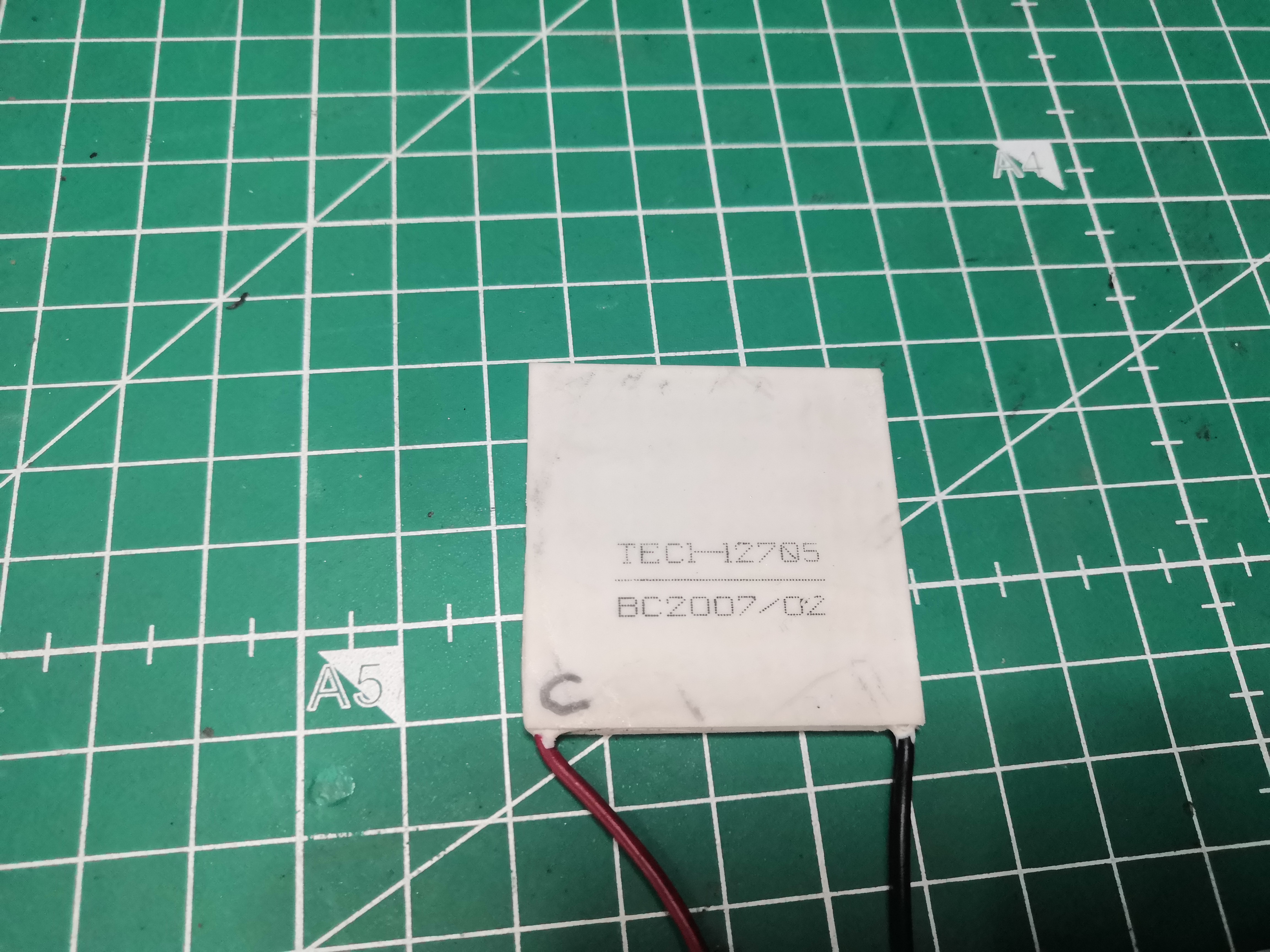

Une précision utile avant d’aller plus loin : la face imprimée n’est pas forcément la face froide. Les fabricants ne respectent aucune convention. La seule méthode fiable c’est d’alimenter la bête et de poser le doigt dessus. Et Aïe… j’ai mal, La face imprimée était le côté chaud — maintenant j’ai marqué “C” au marqueur indélébile, la face lisse le côté froid marqué “F”. Le feu ça brûle, et l’eau ca mouille…
Le cobaye

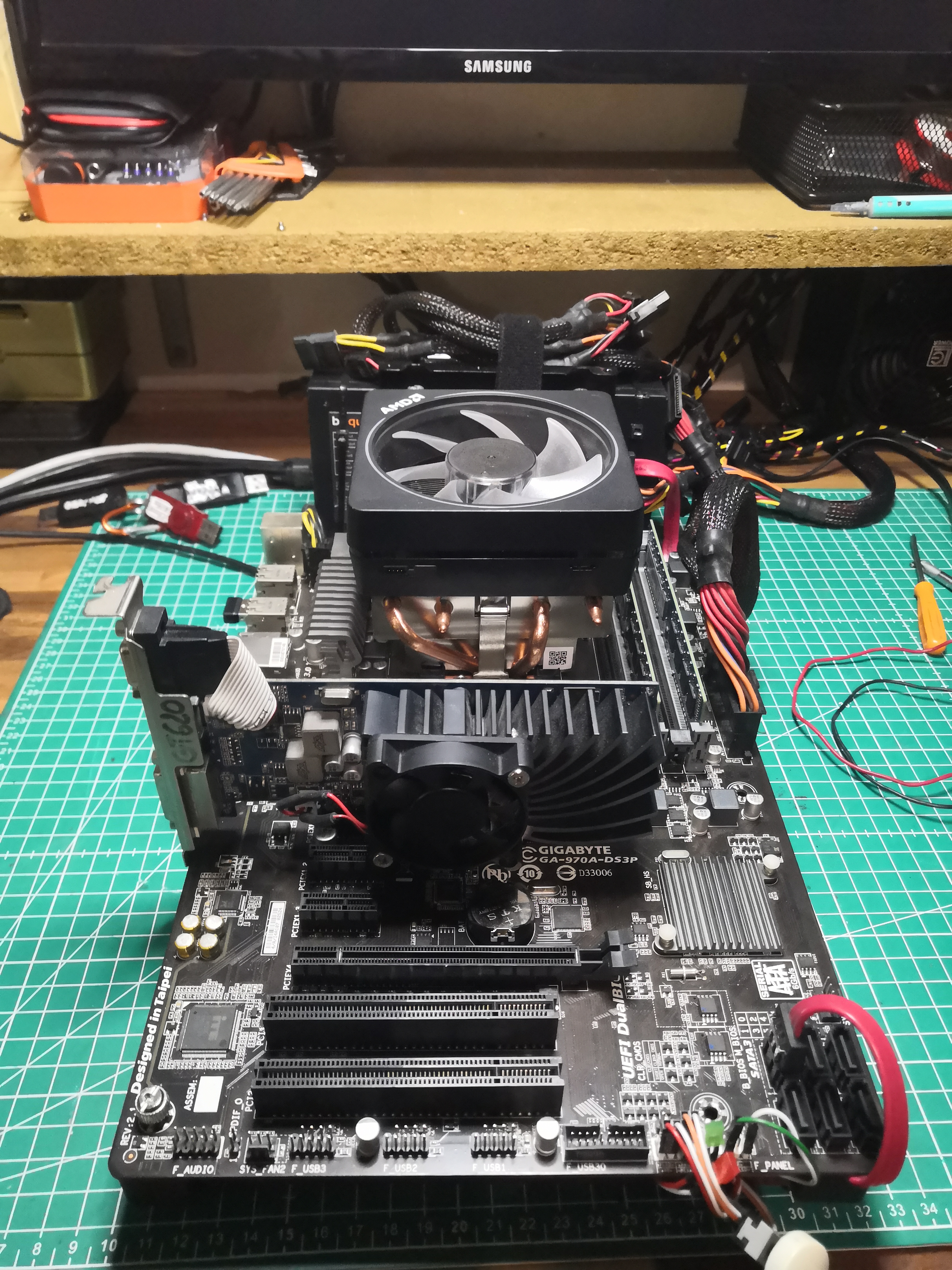

Le banc de test de l’expérience, une carte mere montée sur rails alu :
| Composant | Détail |
|---|---|
| CPU | AMD FX-6300 Six-Core — 3.5GHz base, 32nm Piledriver |
| TDP | 95W |
| Socket | AM3r2 |
| Carte mère | Gigabyte GA-970A-DS3P |
| RAM | 2×4Go DDR3 1600 MHz |
| GPU | ASUS GeForce GT 620 |
| Stockage | SSD 120Go SATA |
| OS | Windows 11 Pro 23H2 |
Le FX-6300 tourne ici légèrement overclocké à 4.4GHz (+900MHz sur la fréquence de base) avec une Vcore de 1.296V mesurée sous charge. Pour le refroidissement, un ventirad AMD - Wraith Prism TDP 140W utilisable sur des Ryzen 7
La baseline avant toute modification :

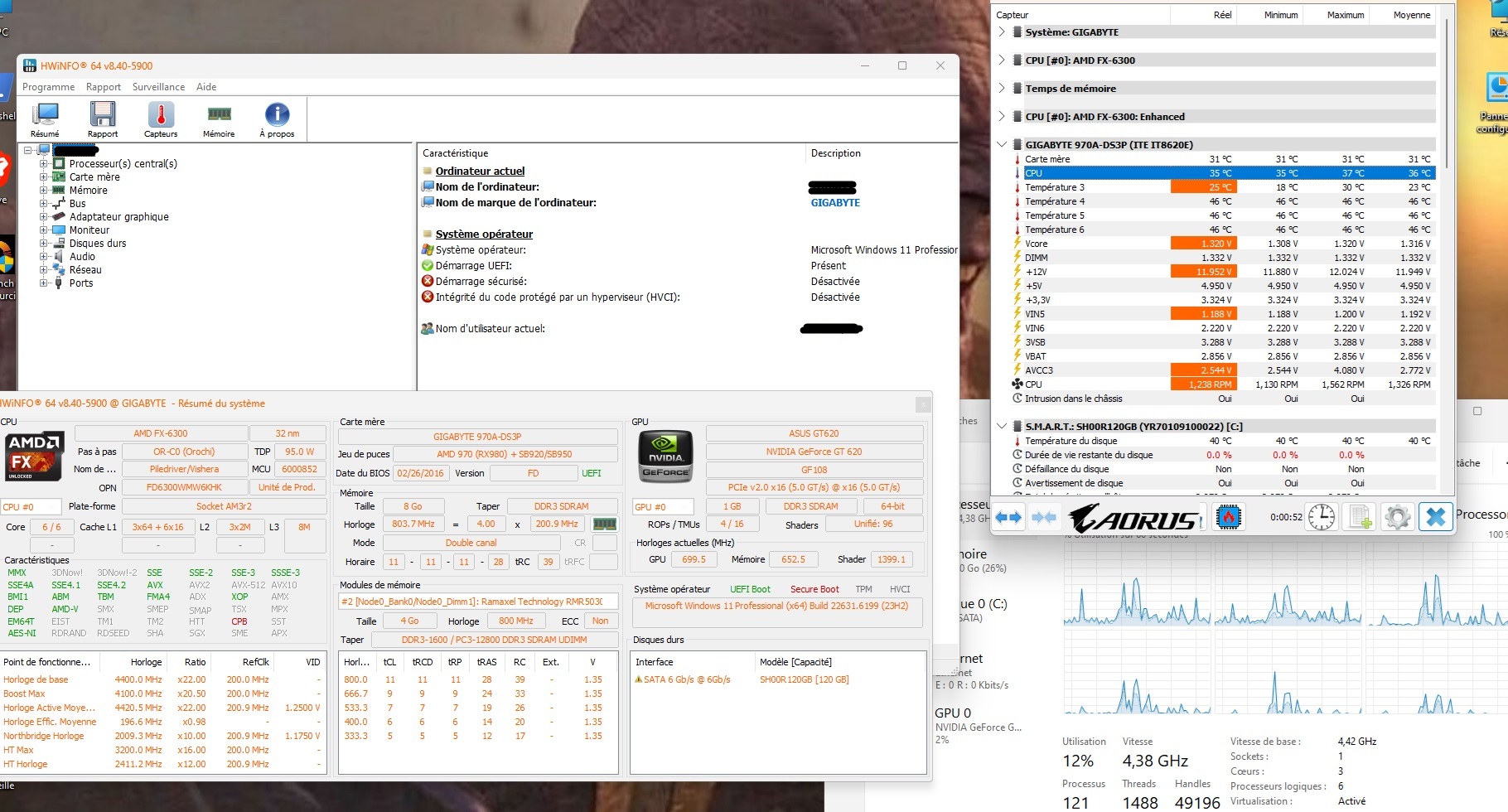

35°C en idle à 4.4GHz — c’est notre point de référence

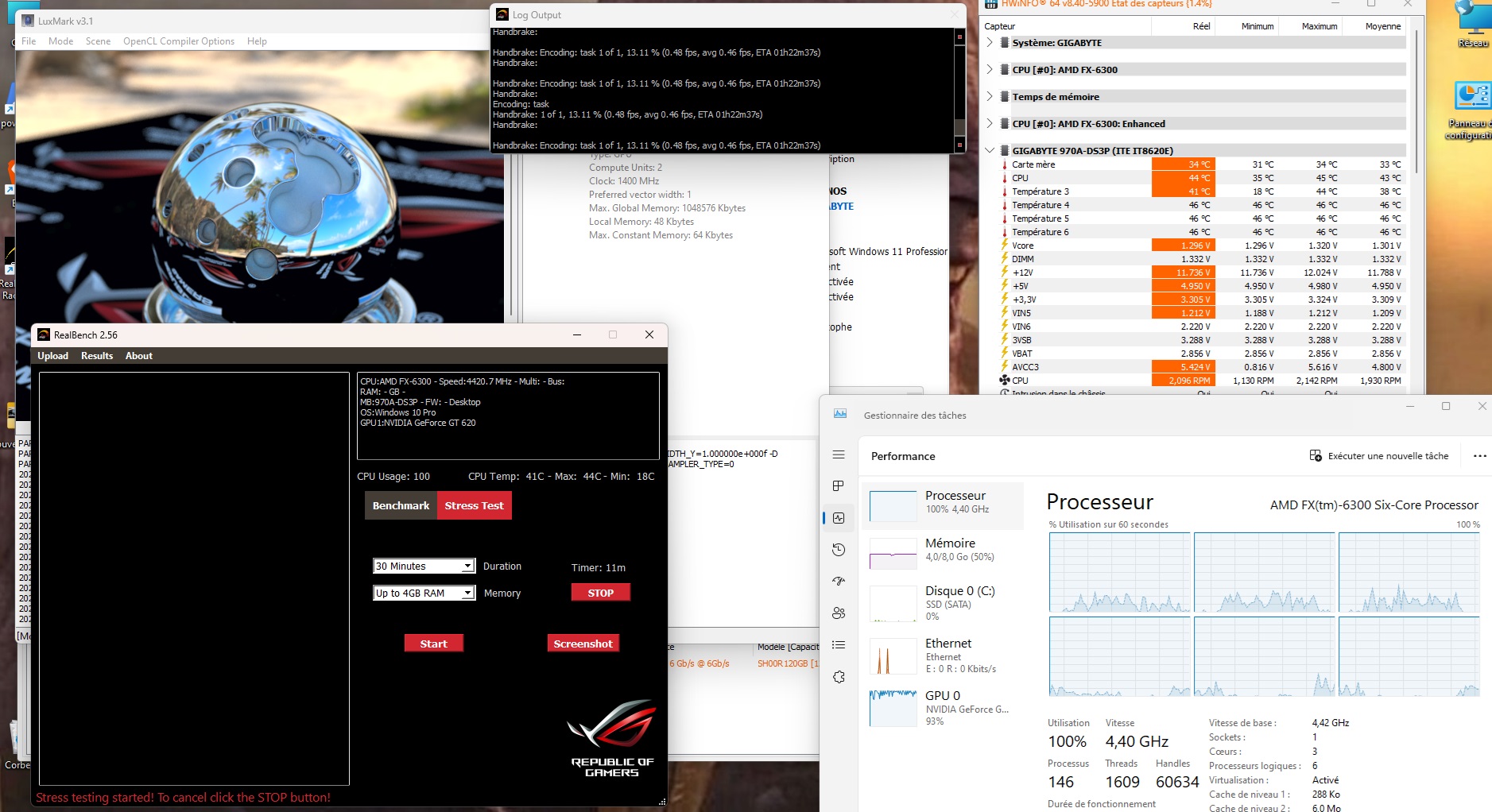

44°C sous charge complète RealBench — pour du matériel basique, c’est honnête
Le montage : rondelles et pâte thermique

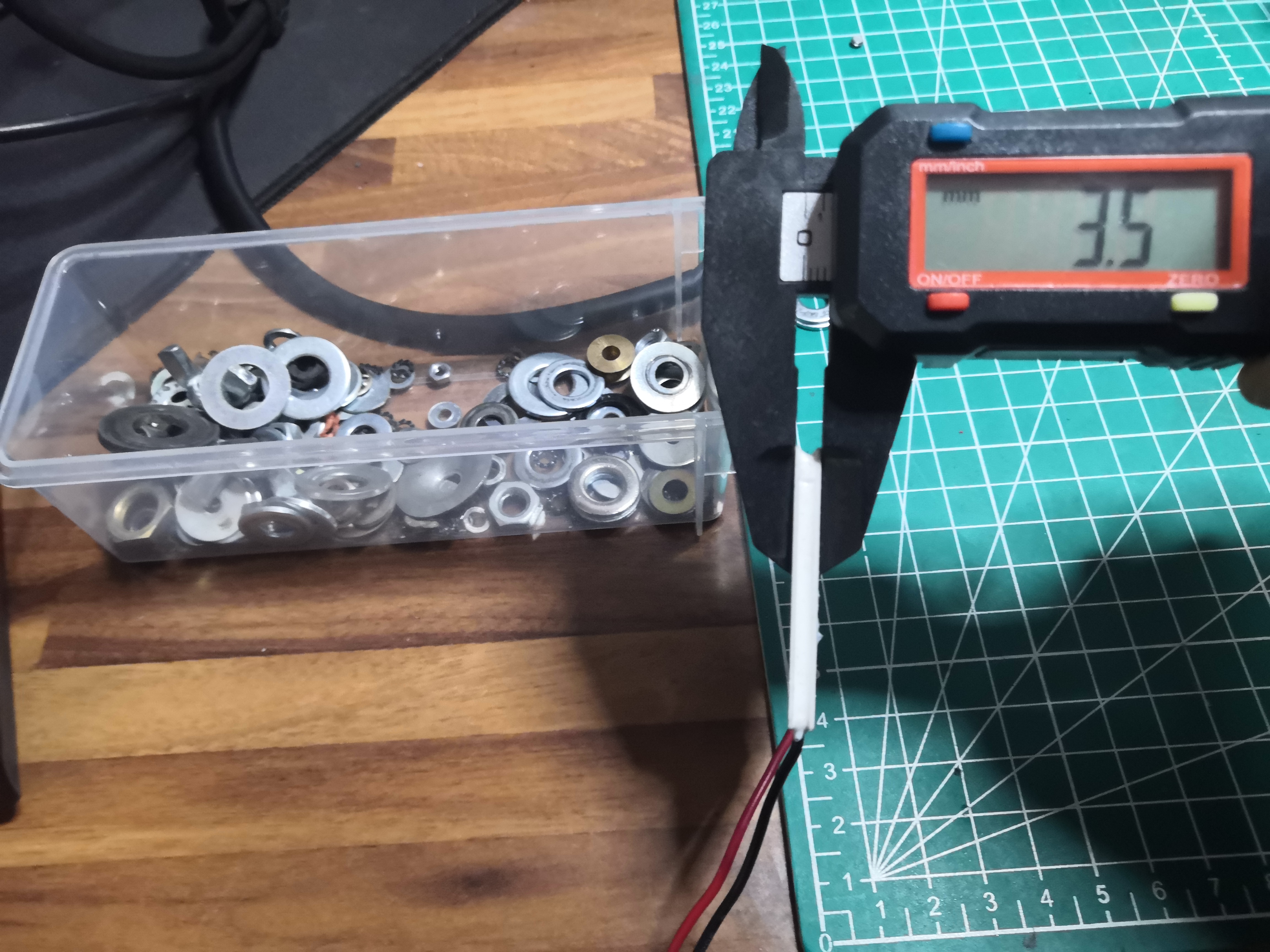

La cellule fait 3.5mm d’épaisseur — mesuré au pied à coulisse, parce qu’ici on mesure, on ne suppose pas. Le ventirad est prévu pour presser directement sur l’IHS, pas sur une dalle céramique de 4mm. Solution : des rondelles de récupération pour rattraper la hauteur et maintenir une pression correcte.

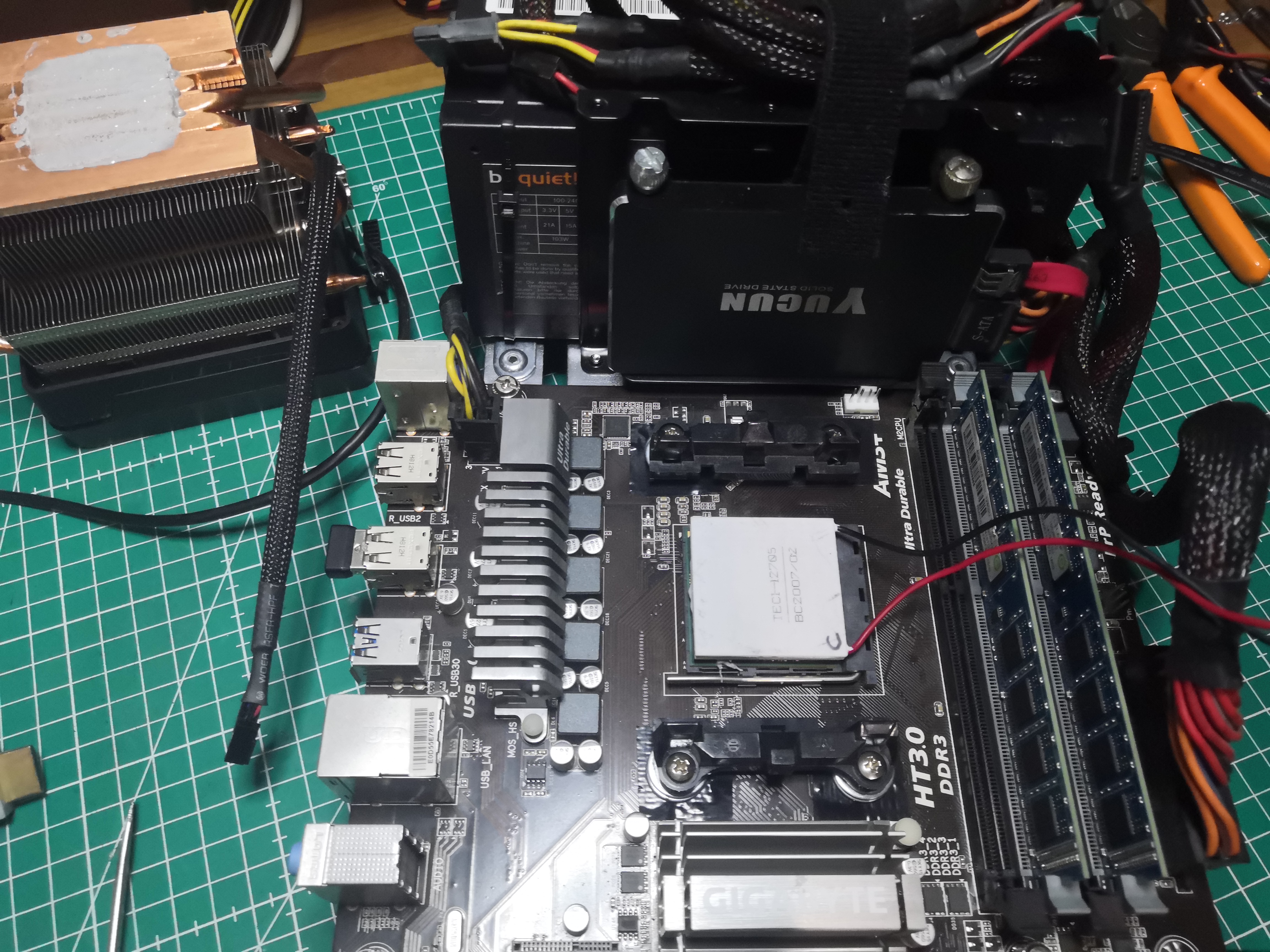

La cellule en place sur l’IHS — face froide (F) contre le CPU, face chaude (C) vers le dissipateur
Le principe du sandwich, dans l’ordre :
IHS du CPU
↓ pâte thermique
Face froide du Peltier (F)
Face chaude du Peltier (C)
↓ pâte thermique
Dissipateur + ventilateur(s)

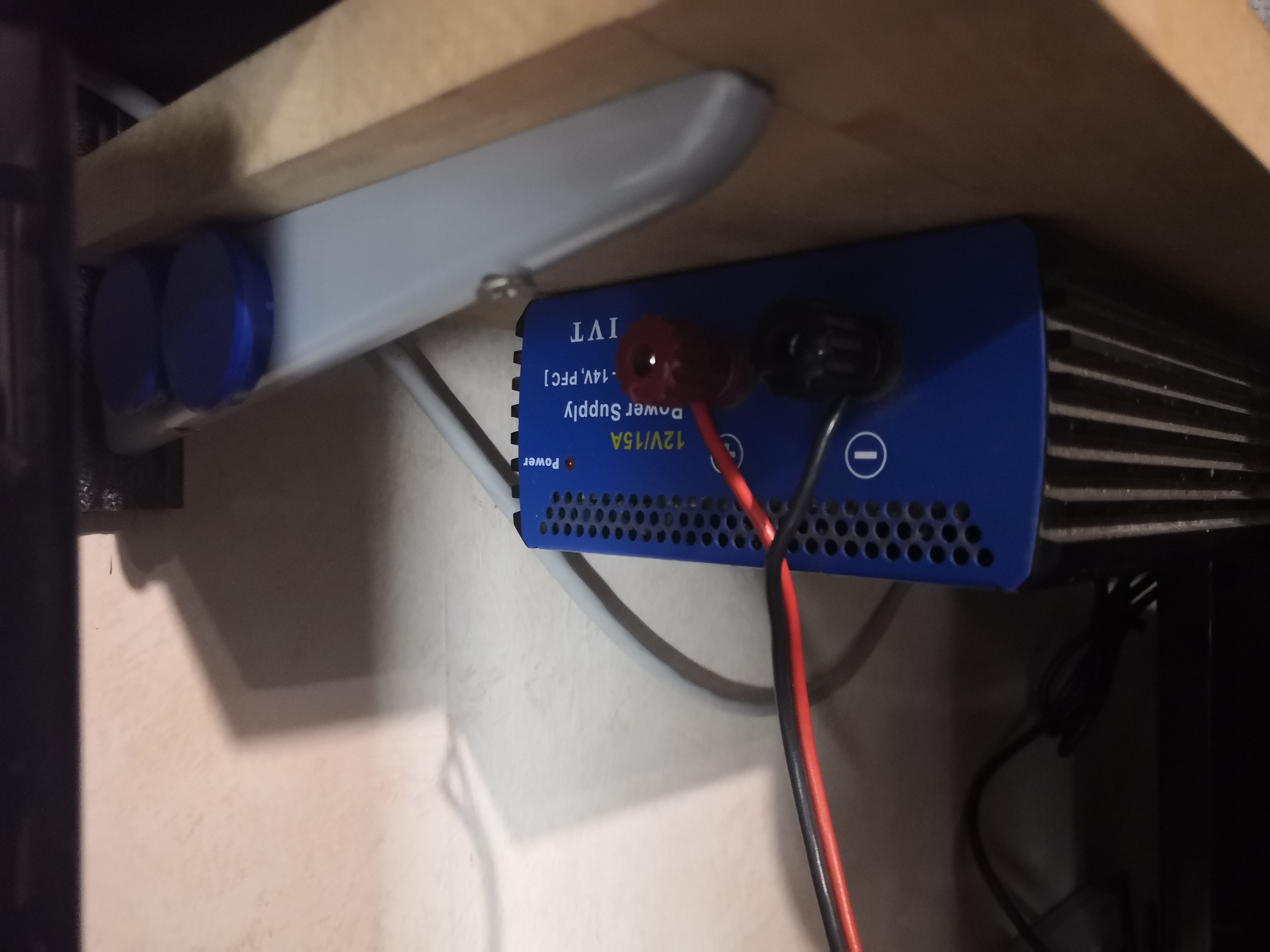

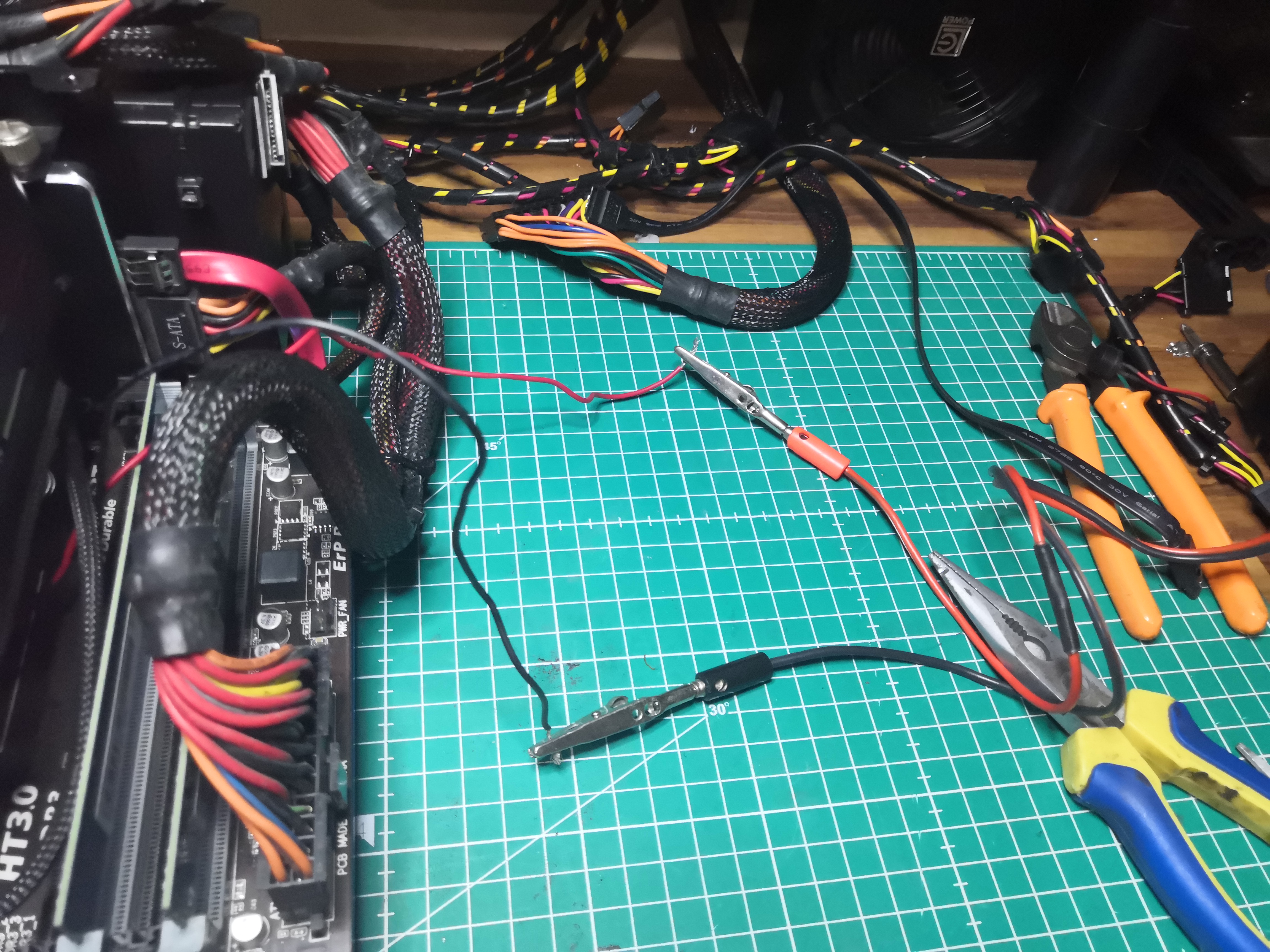

L’alimentation du Peltier est assurée par une alim IVT 12V/15A indépendante et fixée sous une etagère dan l’atelier — on ne va pas tirer 5A supplémentaires sur les rails de la carte mère.

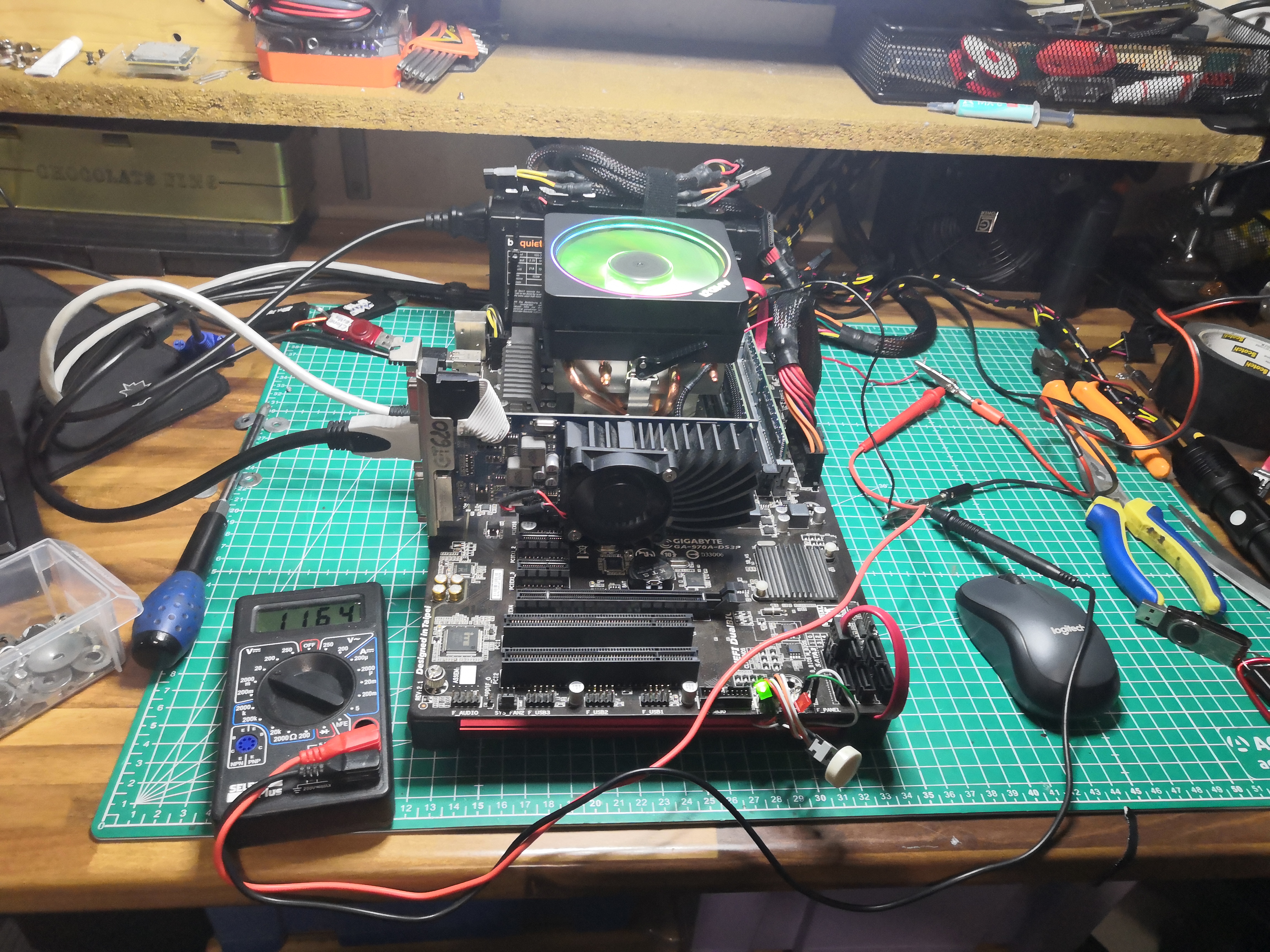

Le banc complet en action — le multimètre vérifie la tension d’alimentation du Peltier
Avant de commencer : la théorie qui tue le rêve
Petite parenthèse physique utile pour comprendre pourquoi la suite va mal se passer.
Le Peltier a un coefficient de performance (COP) qui mesure son efficacité : c’est le rapport entre la chaleur pompée côté froid et la puissance électrique consommée. Sur notre TEC1-12705 à pleine charge :
- Consommation électrique : 60W
- Chaleur pompée côté froid : ~30 à 40W
- Total rejeté côté chaud : ~90 à 100W
Autrement dit, pour refroidir le CPU, le dissipateur doit évacuer la chaleur du CPU ET les 60W consommés par le Peltier. Avec un CPU à 95-100W à 4.4GHz, ça fait ~160W total à évacuer par un dissipateur prévu pour 140W.
Les lois de la physique étaient contre moi depuis le début. Ca ne m’a pas empeché de le faire quand même.
Les résultats : l’espoir, puis l’effondrement
En idle, c’est beau
Déjà -12°C en idle à fréquence identique — prometteur

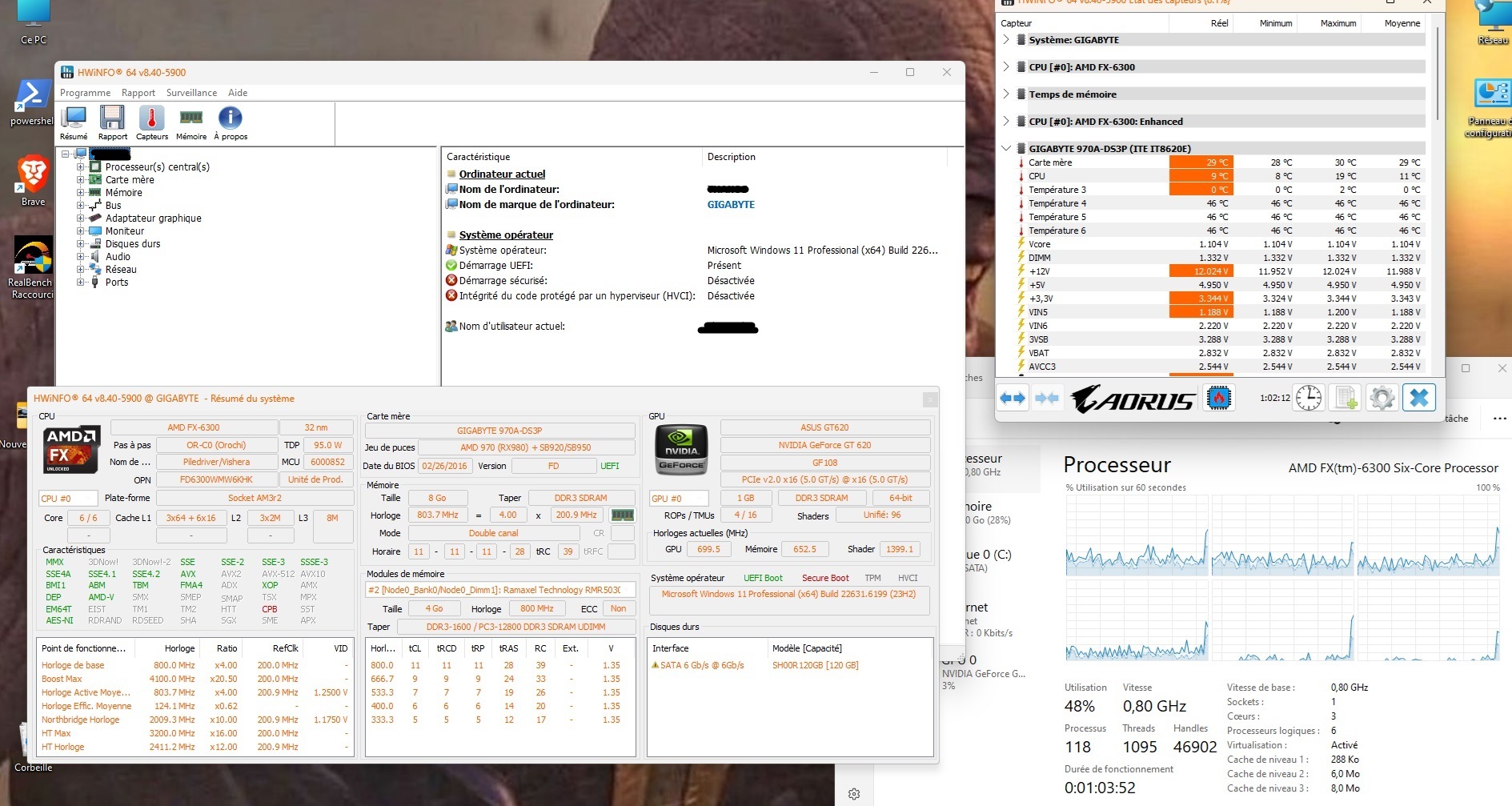

9°C sur un CPU de bureau en 2026. On frôlait le point de rosée. C’était beau.
Sous charge, c’est une autre histoire

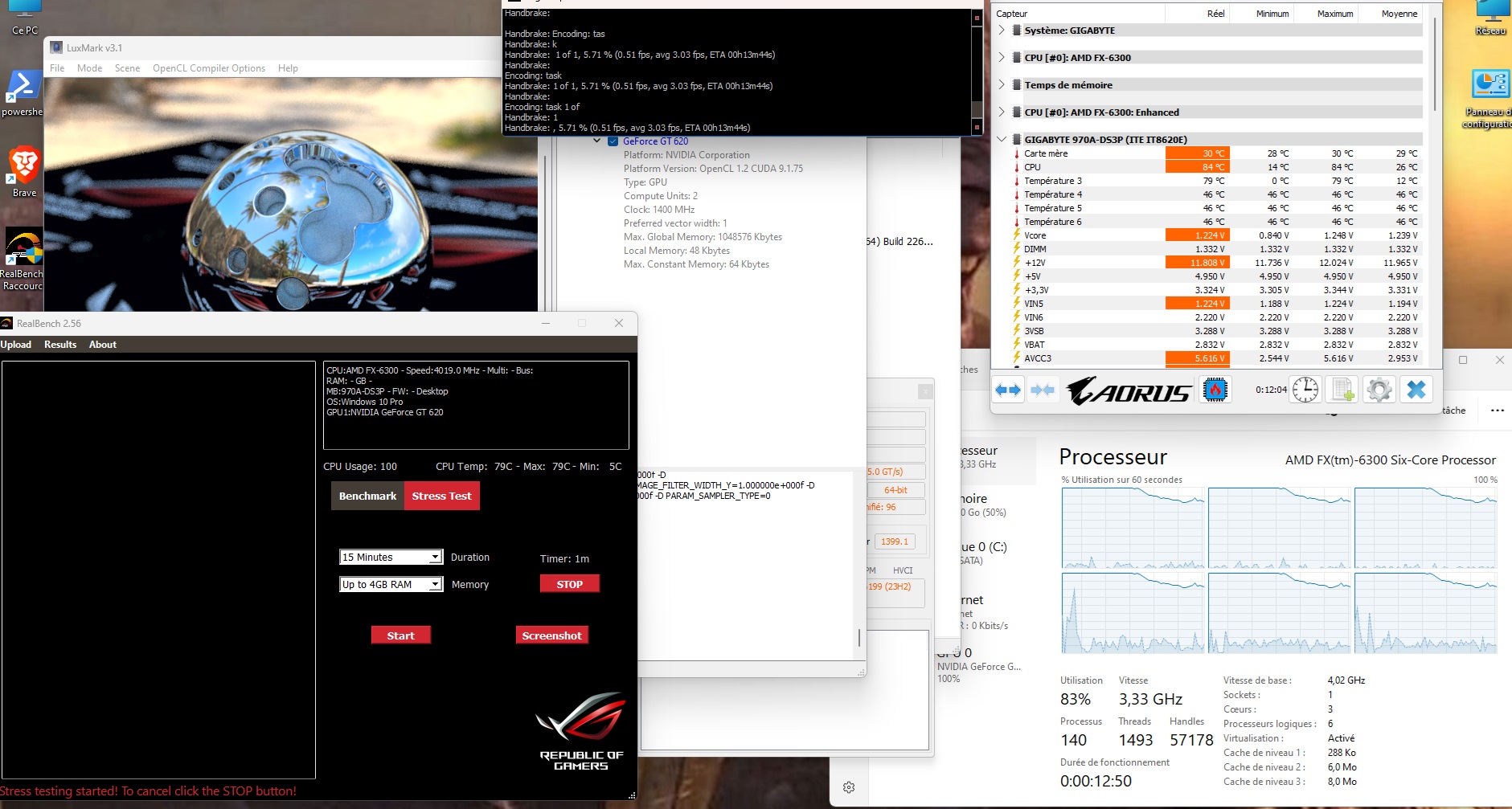

84°C et le CPU qui throttle tout seul — 4.0GHz configurés, 3.33GHz réels. Plus chaud ET plus lent qu’en air seul.

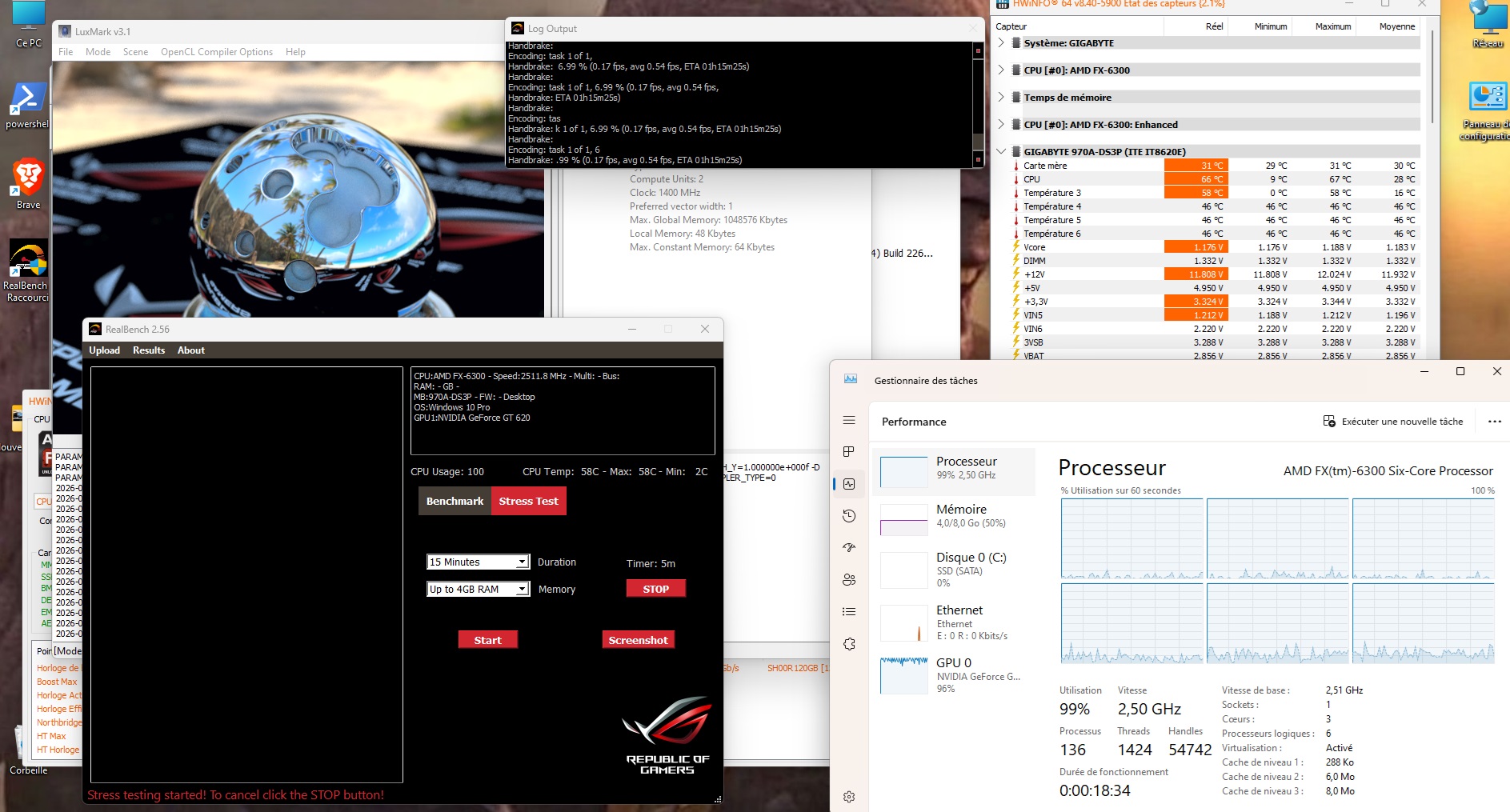

À 2.5GHz, 58°C sous charge — le seul point d’équilibre viable de tout le test
Tableau complet
| Fréquence | Config | Idle | Charge max |
|---|---|---|---|
| 4.4 GHz | Air seul (référence) | 35°C | 44°C ✅ |
| 4.4 GHz | + Peltier 1×90mm | 29°C | 89°C 💀 |
| 4.4 GHz | + Peltier 2×90mm | 29°C | crash 💀 |

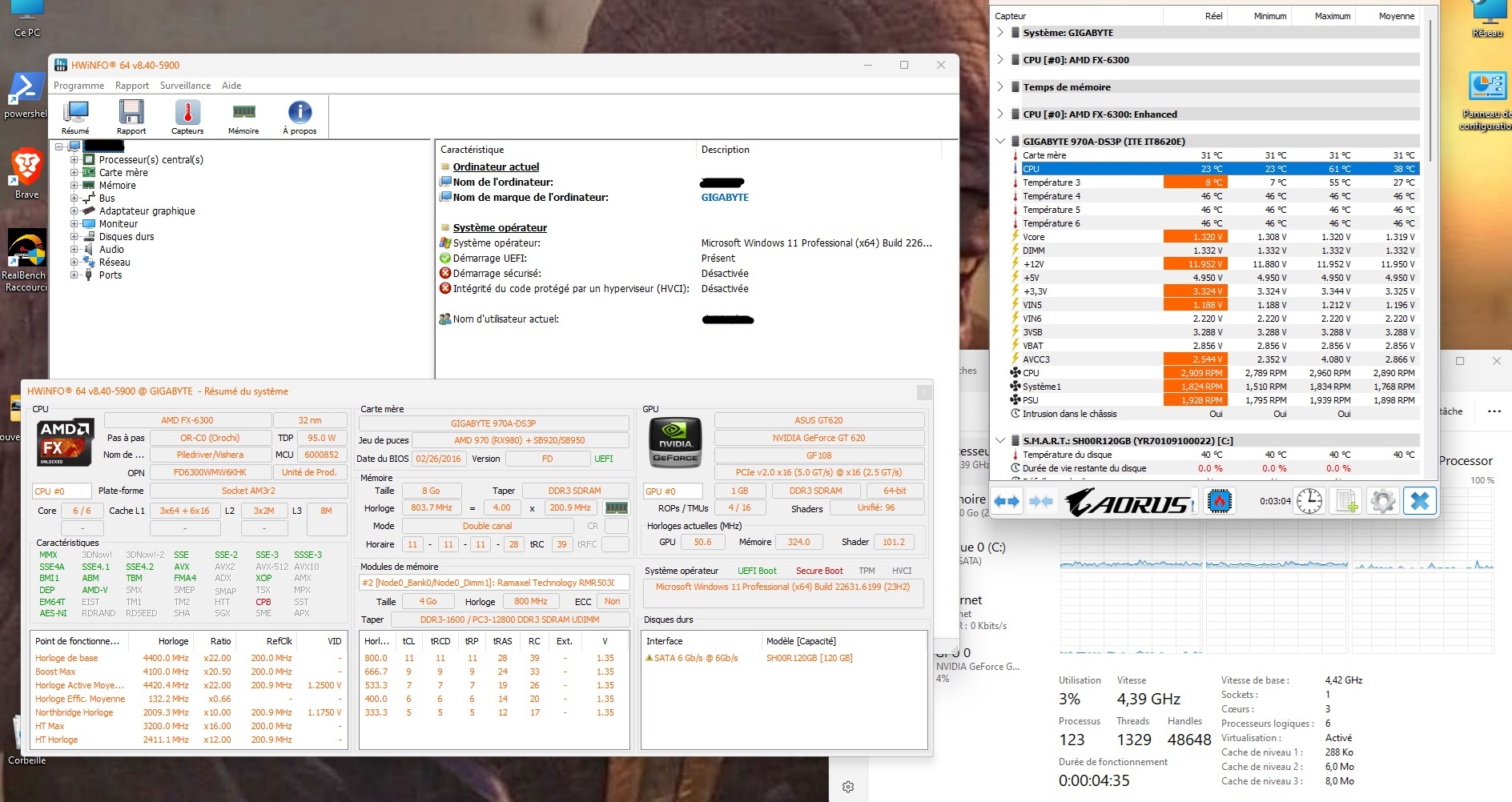

| 4.4 GHz | + Peltier 3×90mm | 23°C | 85°C 💀 |
| 4.0 GHz | + Peltier 3×90mm | 14°C | 84°C 💀 + throttling |
| 3.5 GHz | + Peltier 3×90mm | 12°C | 85°C 💀 + throttling |
| 3.0 GHz | + Peltier 3×90mm | 11°C | 85°C 💀 + throttling |
| 2.5 GHz | + Peltier 3×90mm | 9°C | 58°C ✅ |
| 1.5 GHz | + Peltier 3×90mm | 9°C | — |
| 0.8 GHz | + Peltier 3×90mm | 9°C | — |
Un détail visible dans le gestionnaire des tâches : à partir de 85°C, le CPU throttlait tout seul. À 4.0GHz configurés, le Task Manager affichait 3.33GHz réels. Le CPU overclocké avec Peltier tournait moins vite qu’en air seul, tout en étant deux fois plus chaud. L’exact opposé du but recherché.
Pourquoi ça s’effondre — les graphiques qui disent tout
Le premier graphique montre le problème central : la barre rouge — 60W du Peltier — est identique quelle que soit la fréquence du CPU. Le Peltier consomme 60W qu’il ait quelque chose à pomper ou pas. La ligne de capacité du dissipateur est franchie dès 2.5GHz.
Le deuxième graphique raconte toute l’histoire en une image : la courbe verte (idle avec Peltier) descend magnifiquement jusqu’à 9°C. La courbe rouge (charge avec Peltier) s’envole vers 85-89°C. Le seul point d’équilibre viable : 2.5GHz, 58°C.
La conclusion que tout le monde connaissait déjà
Le Peltier ne refroidit pas. Il déplace la chaleur. Et si vous ne pouvez pas évacuer cette chaleur avec un dissipateur surdimensionné — genre waterblock + radiateur de voiture ou meme vapochill pour ceux qui se souviennent de ce que c’est — vous aggravez la situation au lieu de l’améliorer.
C’est exactement pour ça que le refroidissement Peltier sur CPU n’a jamais percé commercialement. Les quelques solutions qui ont existé utilisaient toutes un circuit frigorifique à compresseur, la cellule seule, sans infrastructure thermique massive côté chaud, c’est une impasse physique.
En plus le rapport coût/bénéfice est délirant. Un bon ventirad à 40€ fait mieux, consomme moins, et ne risque pas de noyer votre socket sous la condensation.
Des dizaines de personnes ont fait ce test avant moi avec les mêmes résultats. Je le savais. Je l’ai fait quand même.
Et je ne regrette rien.
