J’ai besoin d’un disque pour réinstaller une machine, par contre un SSD 2.5" SATA 128 Go neuf tourne maintenant autour de 30 à 40 € minimum — les prix ont doublé ces dernières mois. Donc j’ai mis ma lampe frontale et je suis parti fouiller dans mes archives. Et voila ce que j’ai decouvert :
Mon problème

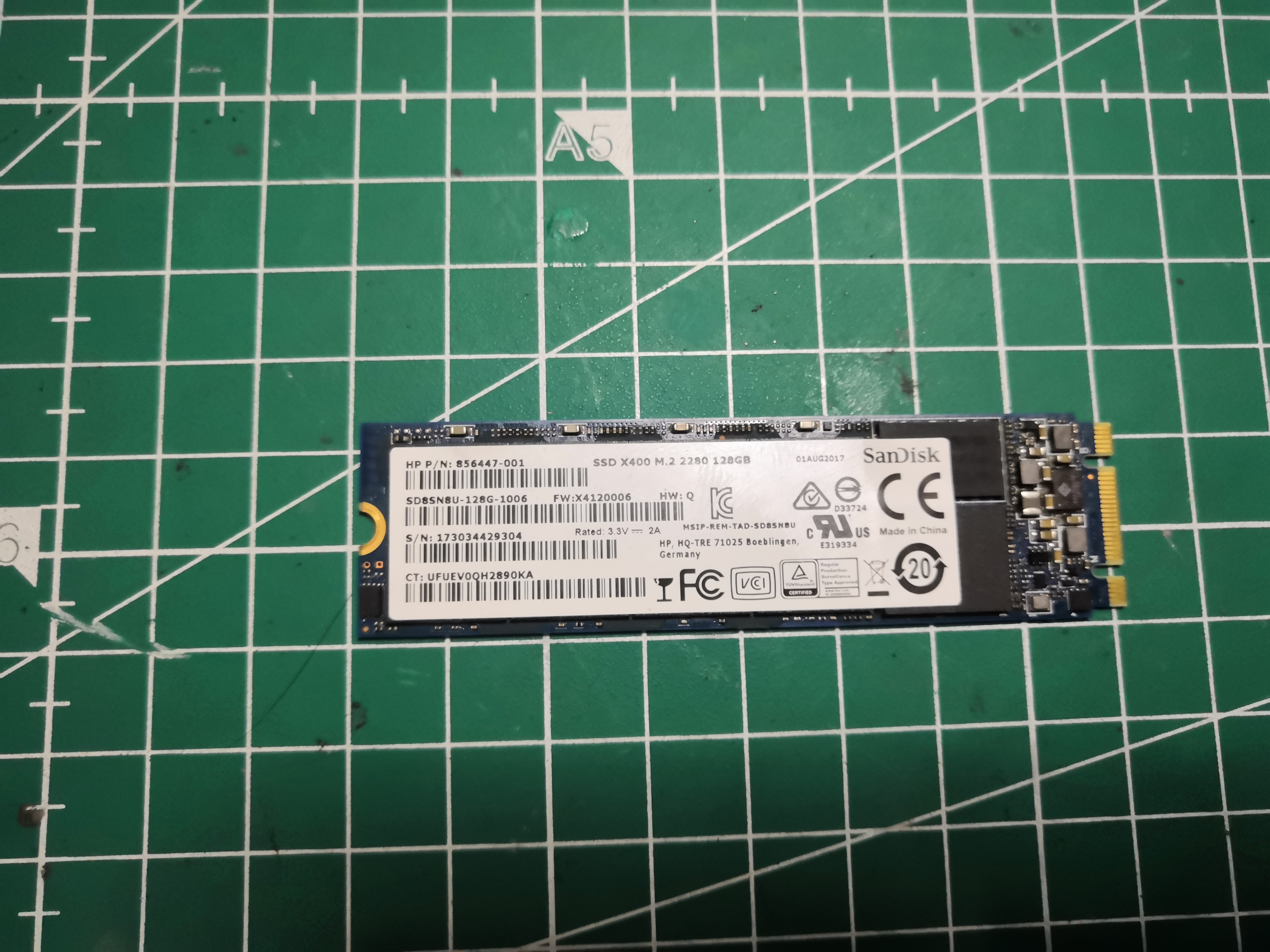

D’un coté, une machine à réinstaller dont la carte mère n’a pas de slot M.2 — uniquement des connecteurs SATA classiques. De l’autre un SSD SanDisk X400 128 Go au format M.2 2280, récupéré sur une machine en fin de vie. Parfaitement fonctionnel, SMART impeccable.
“j’ai sûrement de quoi bricoler ça.”
Petite précision technique
Le SanDisk X400 est un M.2 SATA, pas NVMe — le format M.2 est juste un facteur de forme, le protocole sous-jacent peut être SATA ou PCIe/NVMe. Ici c’est SATA, ce qui signifie que l’adaptateur n’a aucune conversion de protocole à faire : il route simplement les signaux SATA vers un connecteur 2.5" standard. Simple et fiable.
La solution en 3 composants
1. Adaptateur NFHK N-3MNGX

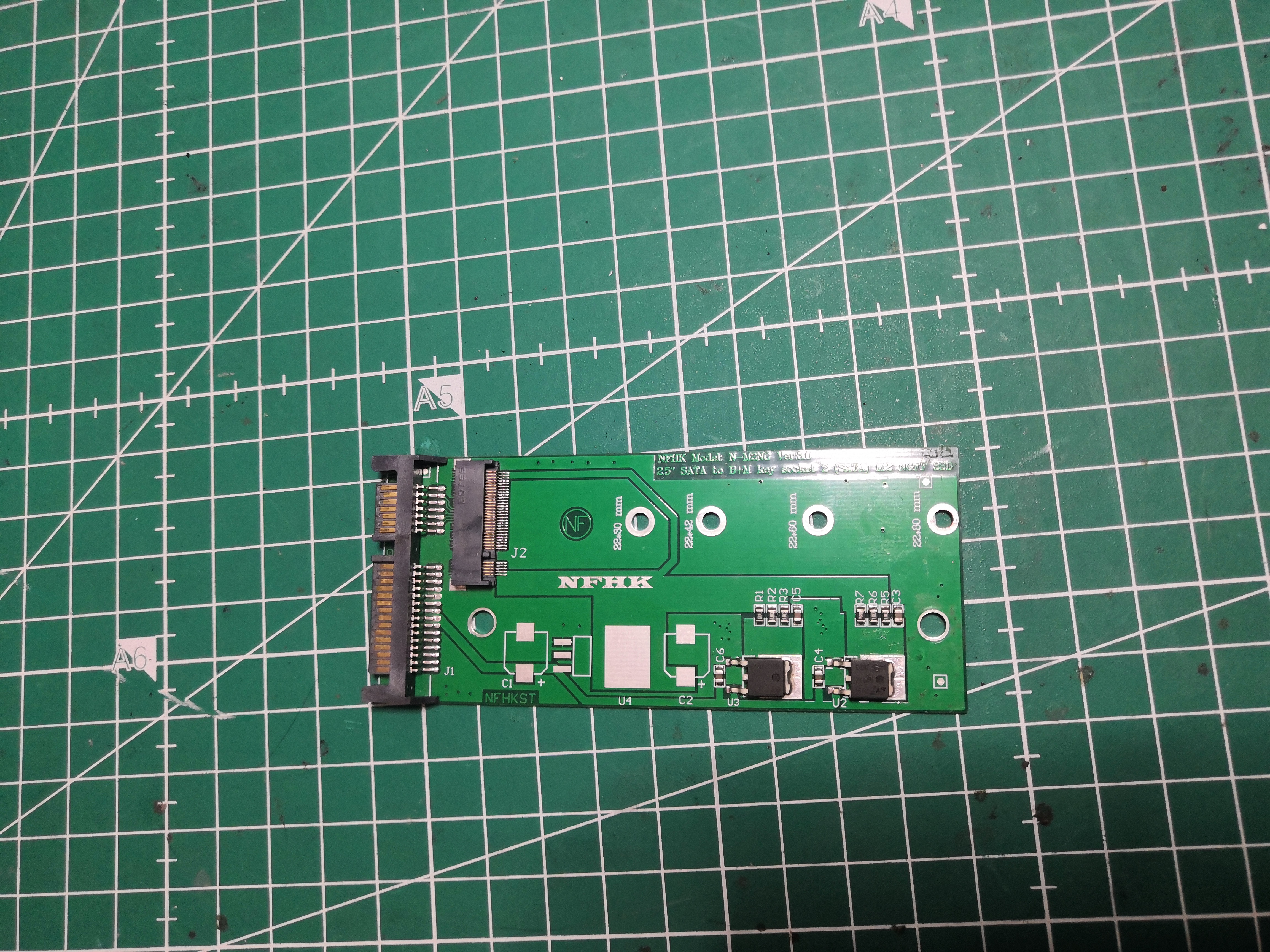

L’adaptateur utilisé ici est un NFHK N-3MNGX, qu’on trouve facilement pour quelques euros. Il expose un connecteur M.2 B+M key (compatible SATA) et présente vers l’extérieur un connecteur SATA data + power au format 2.5". Il supporte les longueurs 2242, 2260 et 2280 — ce qui couvre la quasi-totalité des SSD M.2 SATA du marché.
Important : cet adaptateur est spécifique SATA. Il ne fonctionnera pas avec un SSD M.2 NVMe (PCIe). Vérifier le protocole de votre SSD M.2 avant d’acheter.

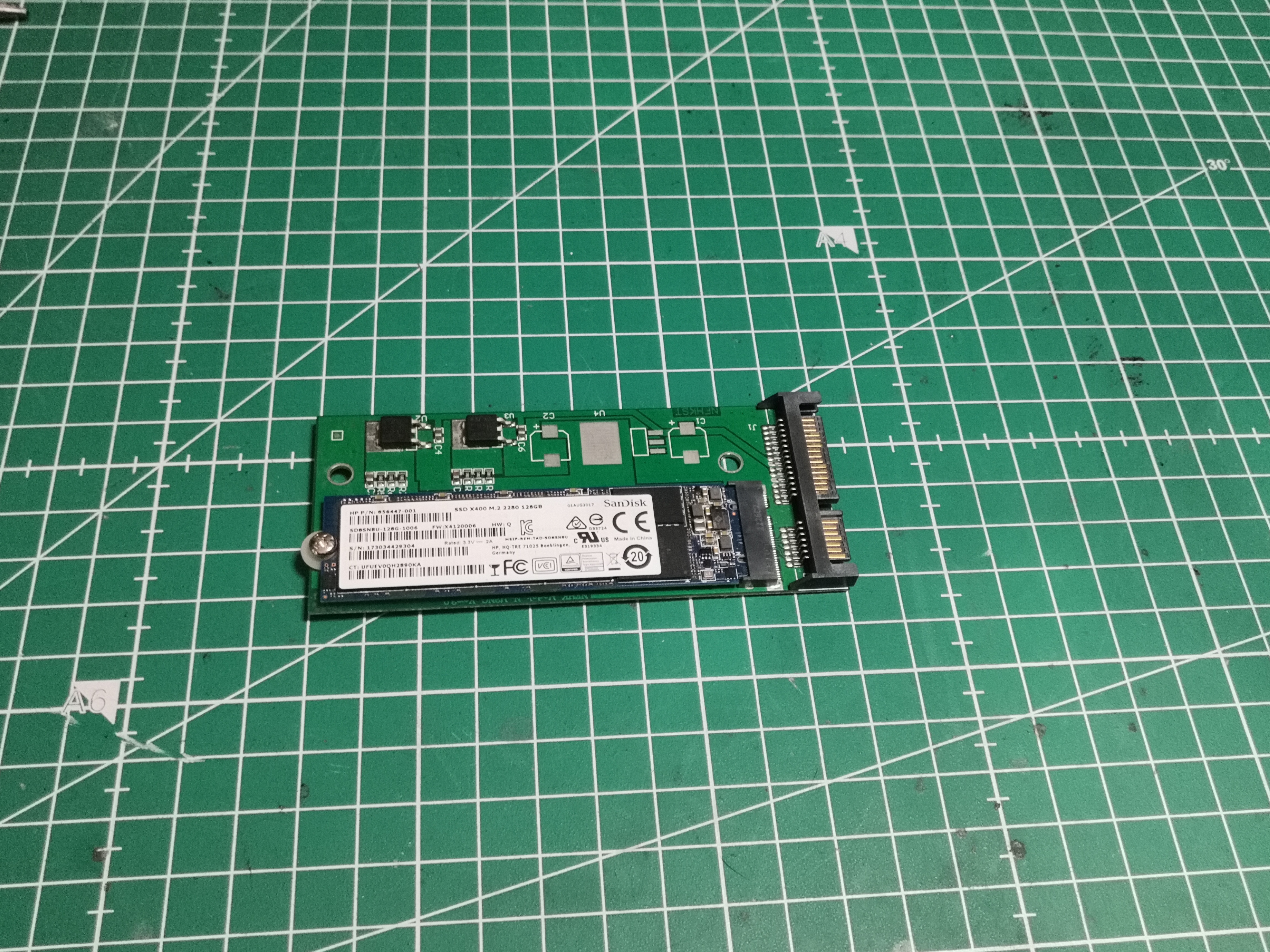

Le montage est simple : le SSD s’insère dans le slot M.2, une vis de fixation à l’extrémité, et l’ensemble fait exactement la taille d’un SSD 2.5".
2. Le caddy 3D imprimé
Avoir un assemblage au format 2.5", c’est bien. Pouvoir le monter proprement dans un rack ou un emplacement 3.5", c’est mieux.

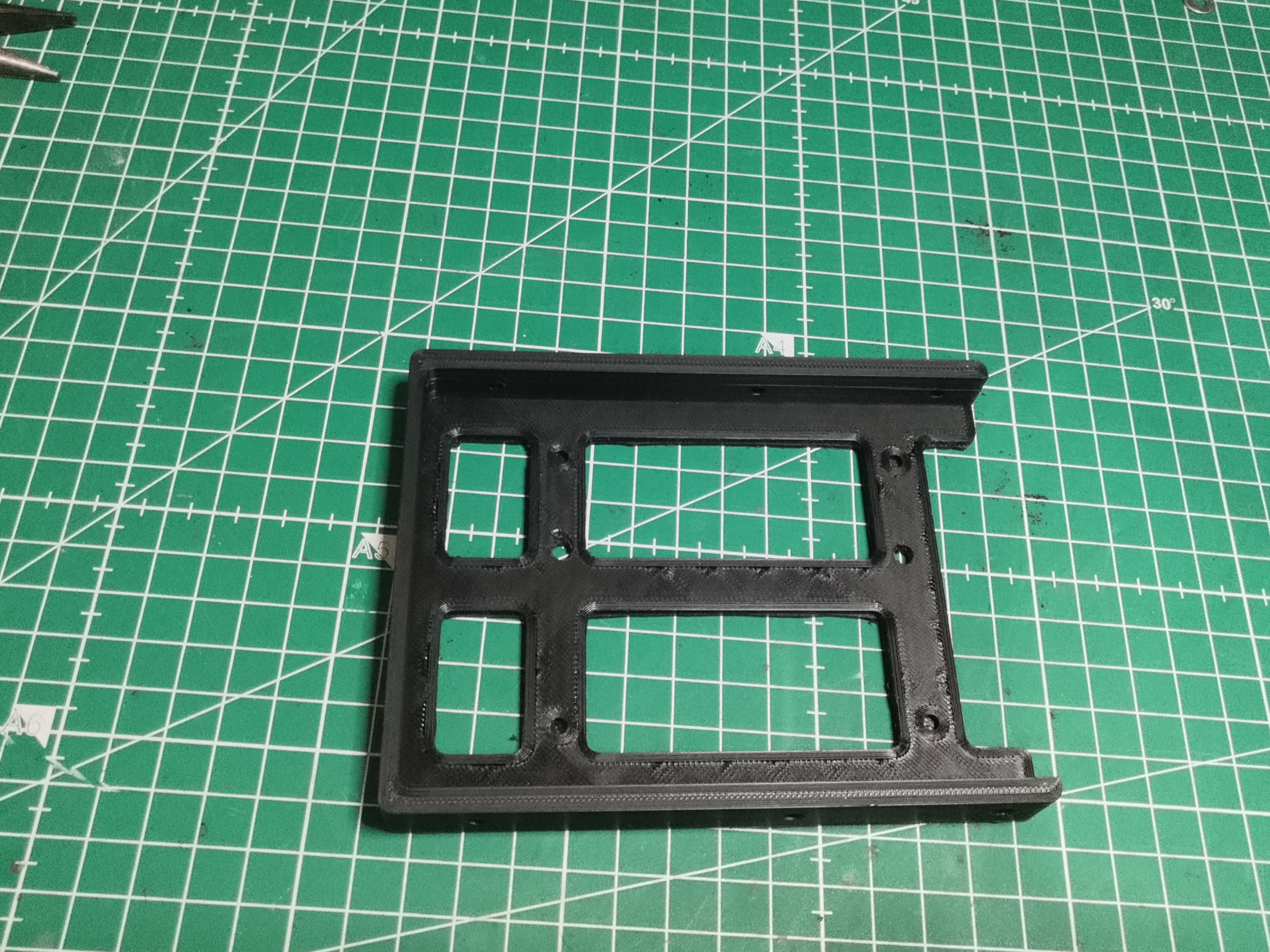

Le caddy utilisé ici est imprimé depuis le fichier Soporte HDD 2.5-3.5.stl, disponible dans la zone téléchargement du site. Il s’agit d’un support 3.5" pour accueillir un périphérique 2.5", avec des points de fixation standards. Le tout imprimé en PLA noir, paramètres classiques, aucune complexité.

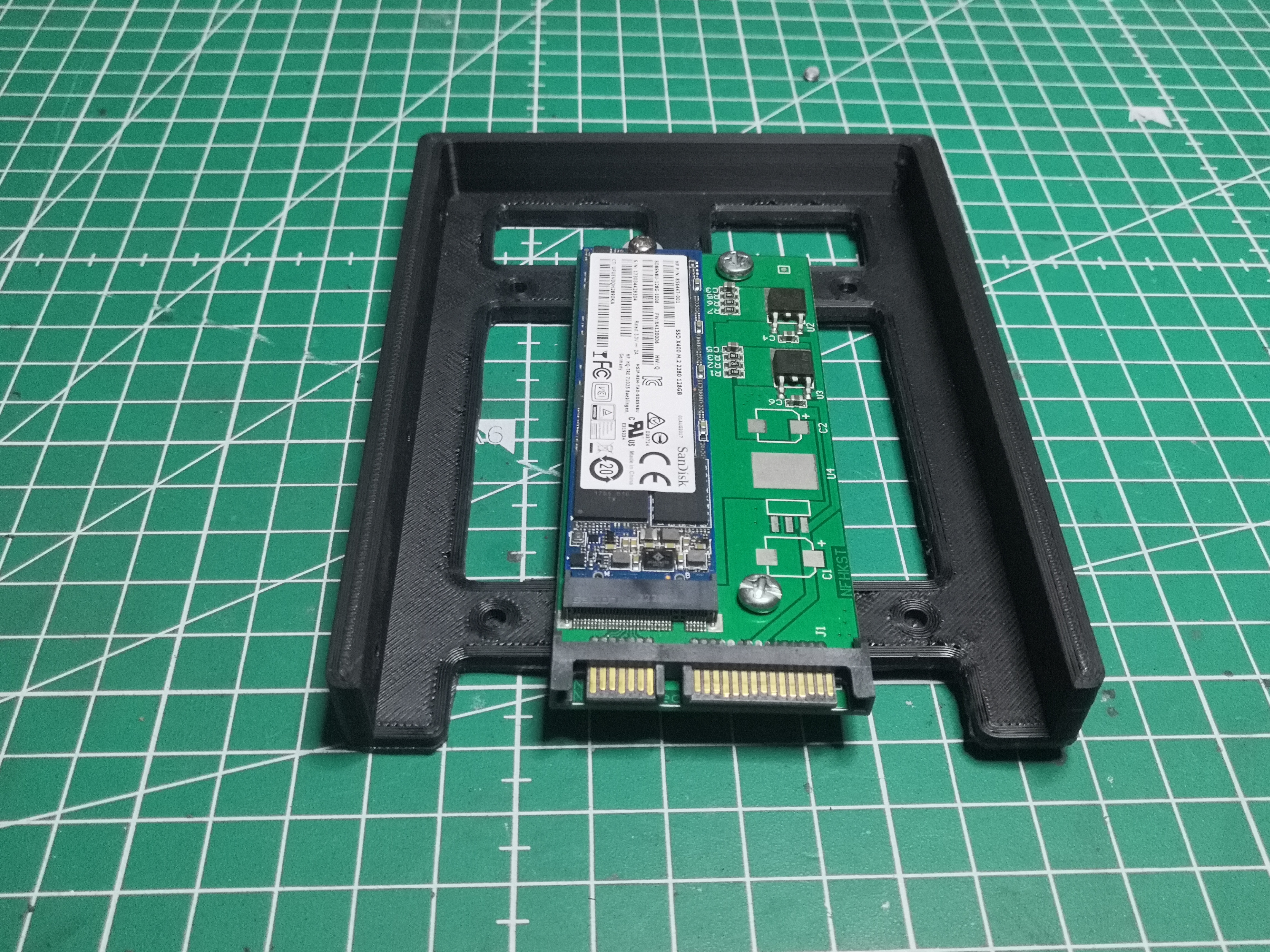

L’adaptateur + SSD se loge parfaitement, les trous de fixation tombent juste. Le connecteur SATA ressort en bas du caddy, comme un 2.5" standard. La machine hôte n’y voit que du feu.
3. La dissipation thermique — l’étape souvent oubliée
C’est là que ça devient un peu plus intéressant. Un SSD M.2 SATA ne chauffe pas beaucoup — c’est clairement moins critique qu’un NVMe sous charge. Mais je sais qu’il va etre coincé dans un emplacement sans aucune ventillation.

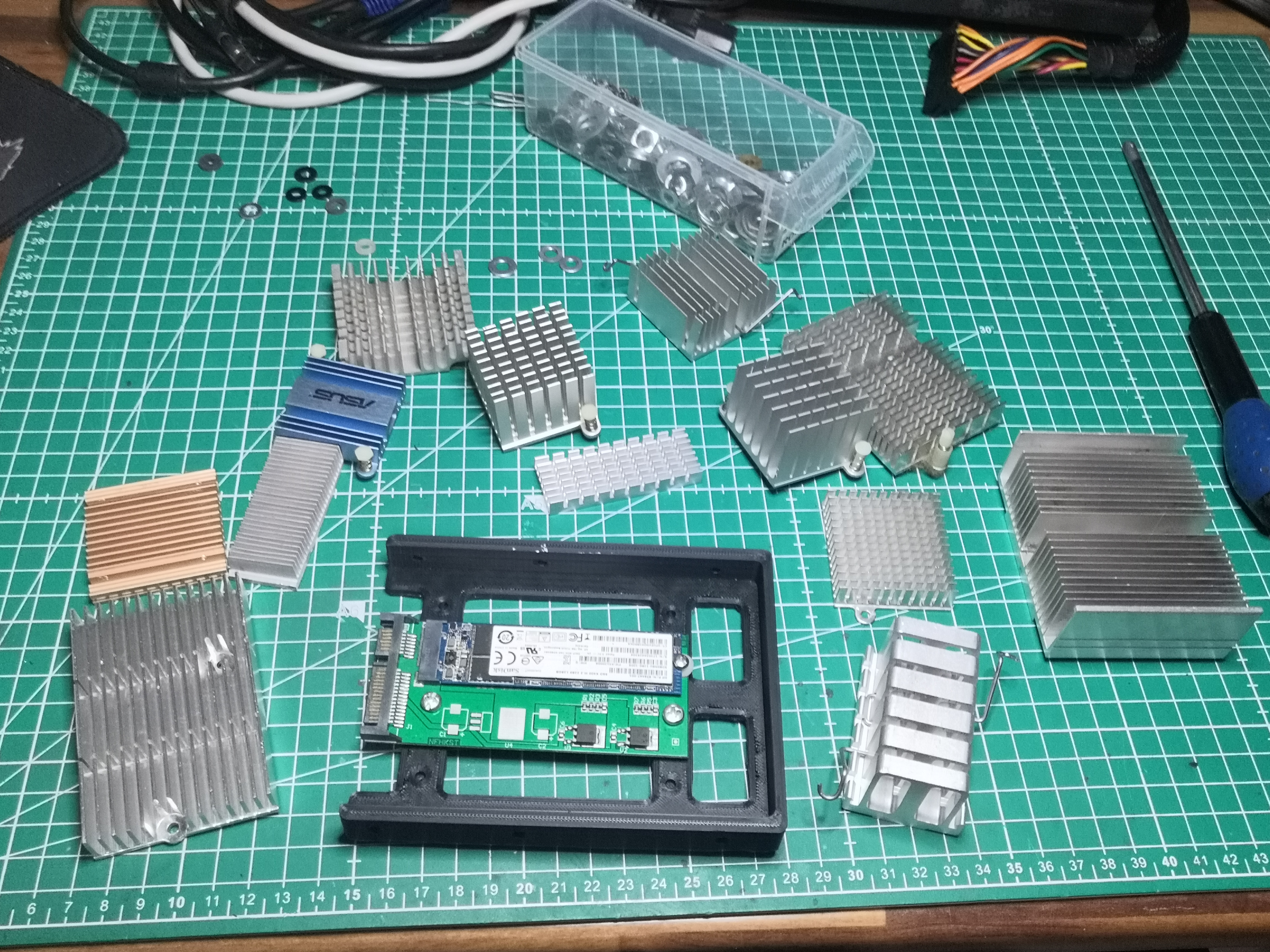

Une petite collection de dissipateurs récupérés de partout :

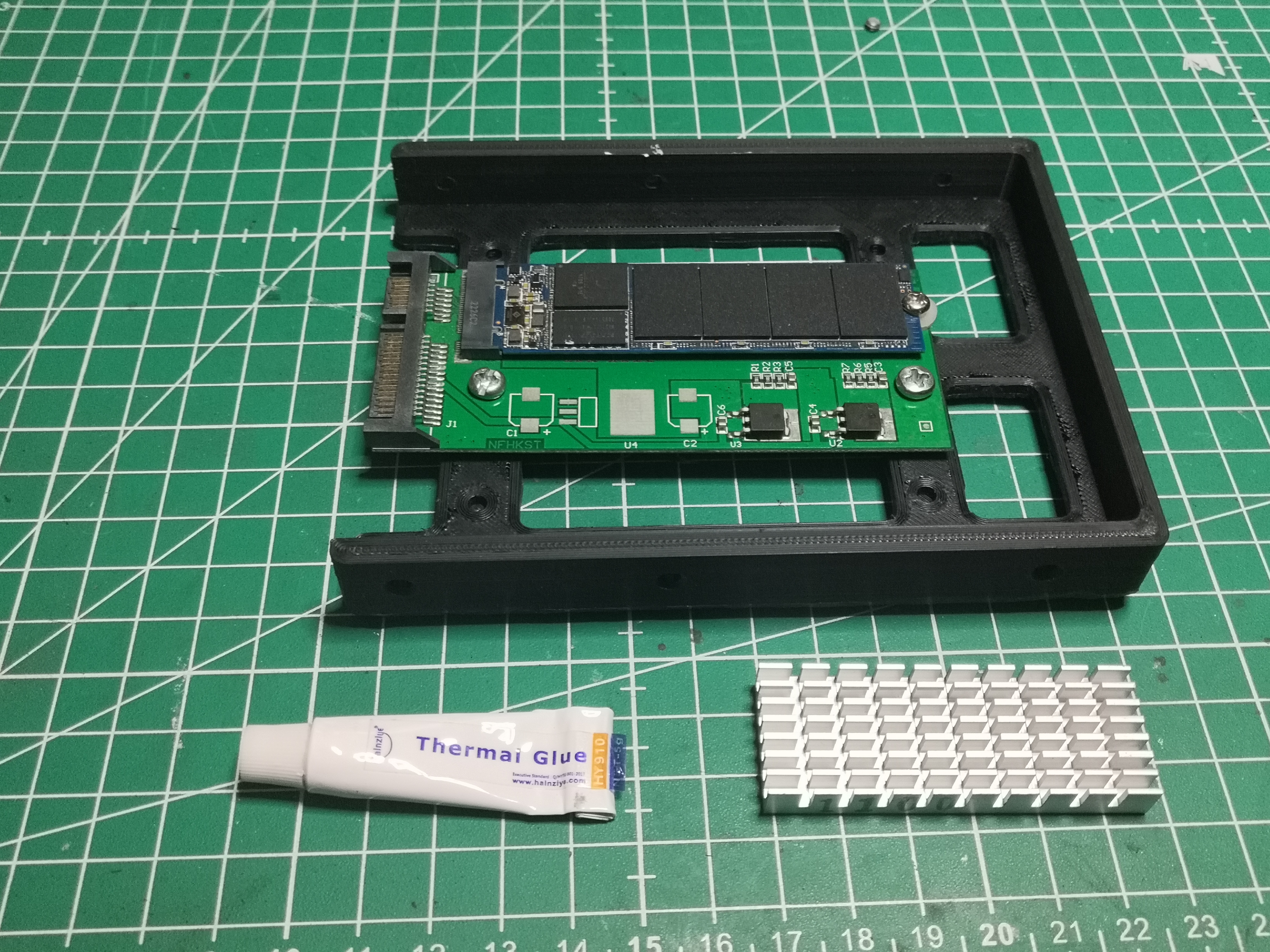

Après essai des différentes tailles, le bon candidat est un petit dissipateur aluminium à ailettes croisées qui couvre parfaitement la surface des puces NAND du SSD tout en restant dans l’enveloppe du caddy, meme pas besoin de le redecouper il est parfait.

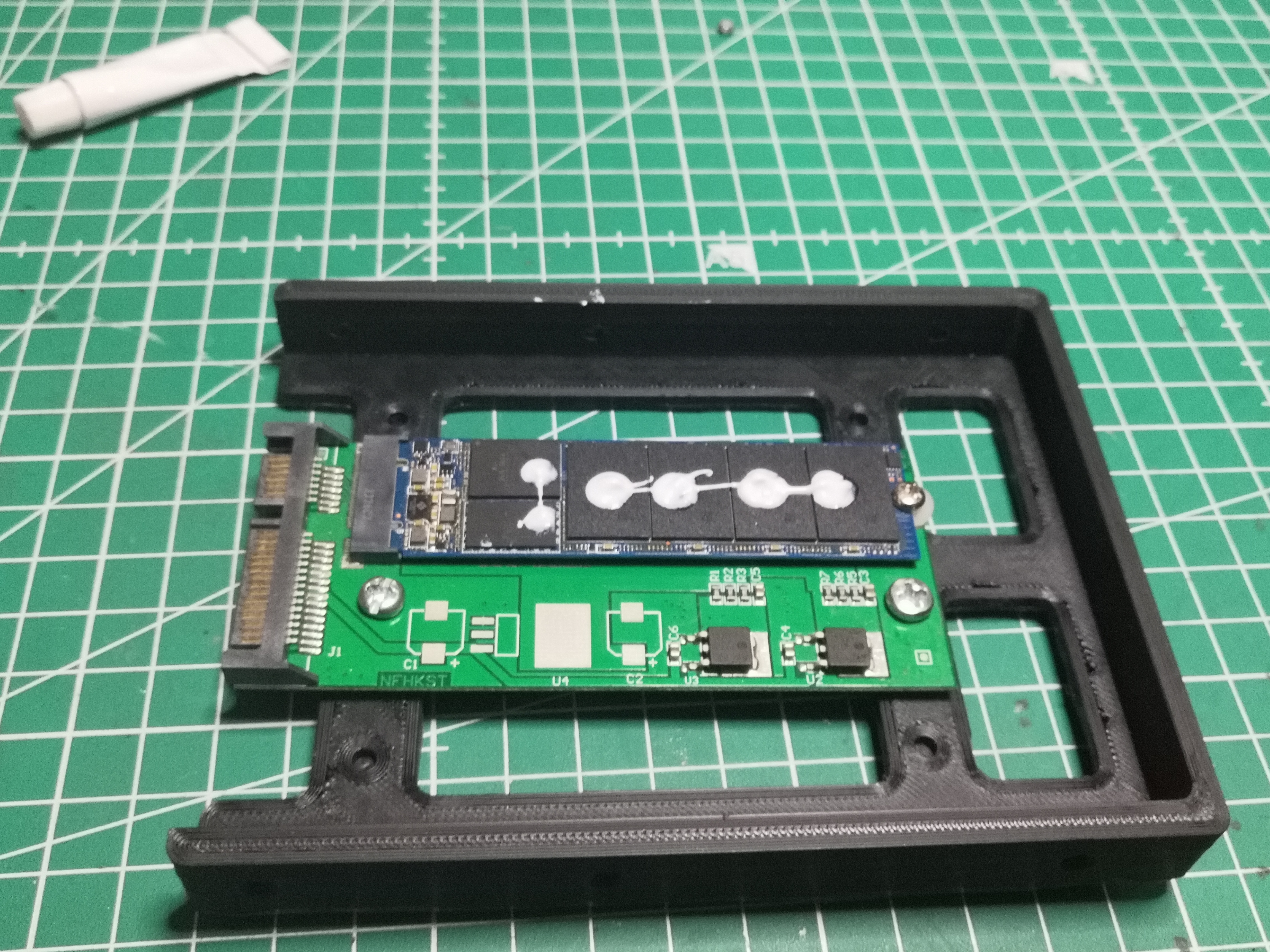

Pour la fixation : de la colle thermique (Hainzlyt Thermal Glue). Pas du silicone thermique, pas de pad adhésif — de la vraie colle thermique qui fixe mécaniquement et conduit la chaleur. Application en points sur chaque puce :

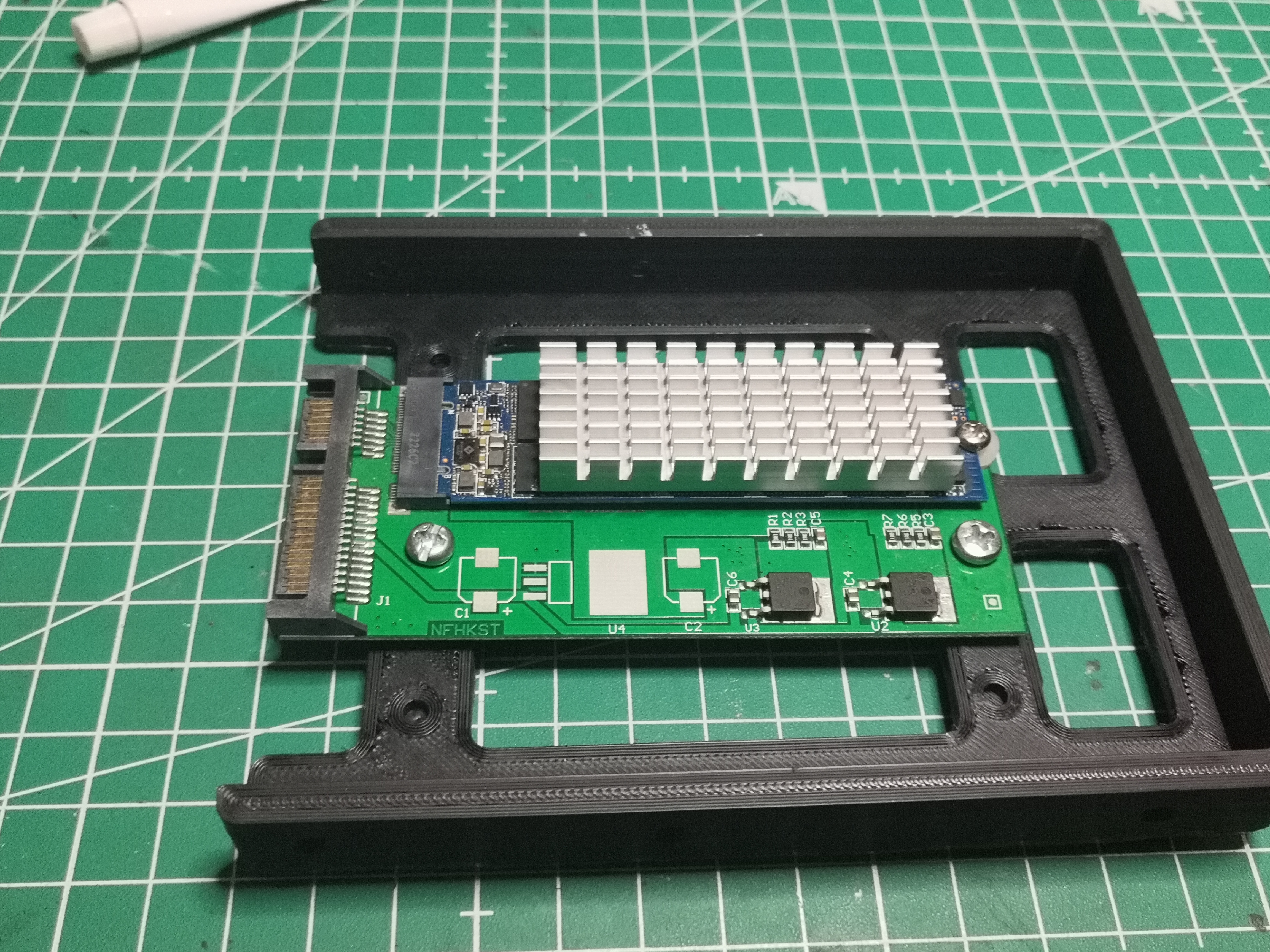

Résultat final avec le dissipateur collé, bien centré sur les puces :
Bilan
| Composant | Source | Coût |
|---|---|---|
| SanDisk X400 128 Go M.2 SATA | Récupéré | 0 € |
| Adaptateur NFHK N-3MNGX | Achat | ~5 € |
| Caddy 3D imprimé | Fichier STL sur ce site | ~0,50 € filament |
| Dissipateur aluminium | Stock récupéré | 0 € |
| Colle thermique | Stock | ~0,10 € |
| Total | ~5,60 € |
La machine hôte détecte le SSD sans driver, sans configuration, exactement comme n’importe quel SSD 2.5" SATA. Installation de l’OS sans accroc.
Points de vigilance
- Vérifier le protocole du SSD M.2 : SATA (fonctionne) ou NVMe/PCIe (ne fonctionne pas avec cet adaptateur — il faudrait un adaptateur M.2 NVMe vers PCIe x4 + carte PCIe dans la machine hôte, ce qui est une autre histoire).
- Identifier la clé du connecteur : les SSD M.2 SATA utilisent une clé B ou B+M. Un SSD M.2 NVMe utilise une clé M uniquement. L’adaptateur NFHK accepte B+M.
- La colle thermique est permanente : si le SSD doit être réutilisé sur un autre support M.2, le dissipateur sera impossible à retirer sans risque. À peser selon les cas d’usage.
Fichier STL disponible dans la zone téléchargement. Adaptateur NFHK N-3MNGX disponible sur les sites habituels d’électronique.
